最新于 2025年12月12日 接收到一批原装工厂库存的小米100W车充套装原配USB-C数据线，这款数据线采用经典的全黑色简约设计，线长标准1米。线材主体与USB-C端子外壳保持一致的黑色调，其中C口外壳采用了黑色亮面塑料材质，手感细腻，整体设计低调而百搭。
核心性能与兼容性：
-
- ⚡ 100W极限快充： 经我们实际测试，该线材完美支持 20V/5A 的电力传输规格，能轻松承载高达 100W 的充电功率，确保能充分发挥小米100W车充的全部输出性能。
-
- 💻 数据传输： 同时兼容 USB 2.0 协议，在快充之余，也能满足日常的数据传输需求。
-
- 📱 广泛兼容性： 除了小米自家的快充协议外，这款线缆还支持 UFCS（通用快速充电规范），这意味着它具备出色的兼容能力，可以为华为、vivo、紫米 OPPO 等品牌的安卓系列手机提供高效快速充电服务。
-
- 同时支持iphone 15 16 17pro max 快充，峰值功率 35 瓦。

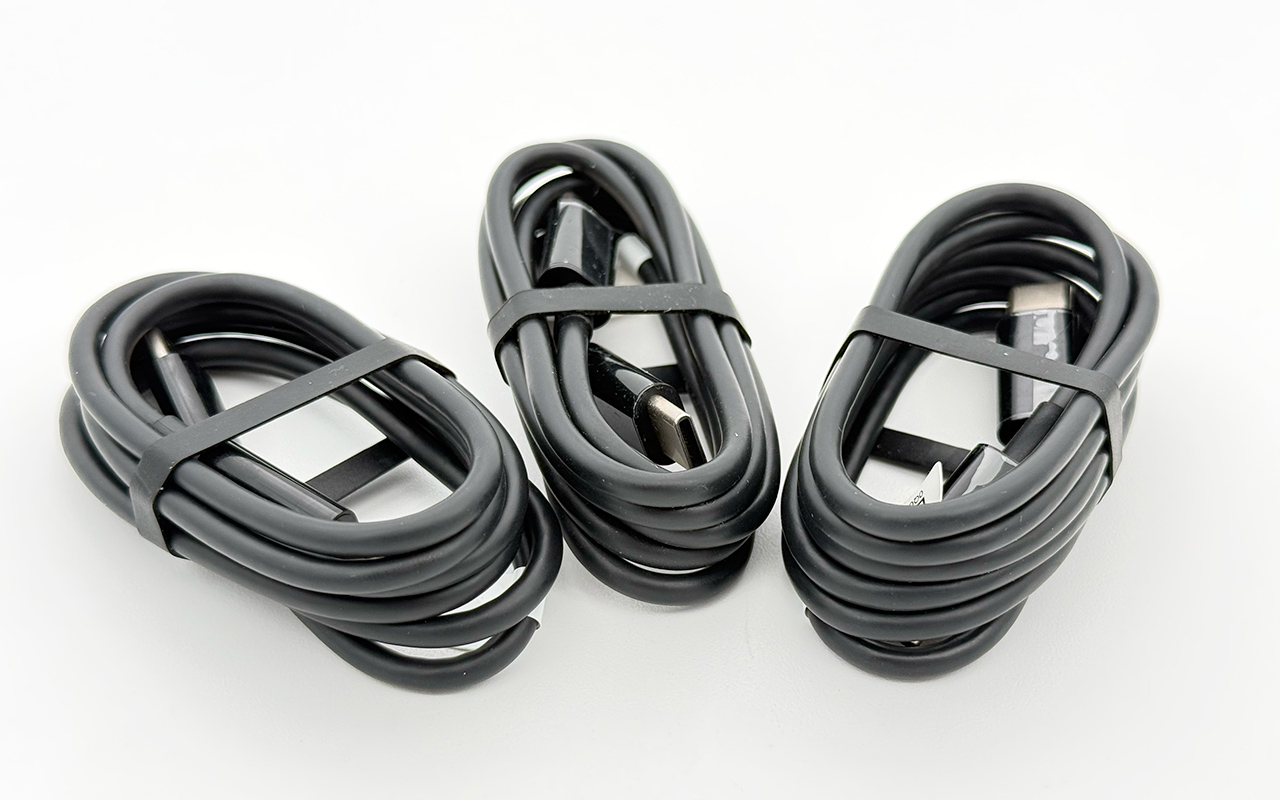

均为散装到货。外观可能有细微灰尘，介意慎单。

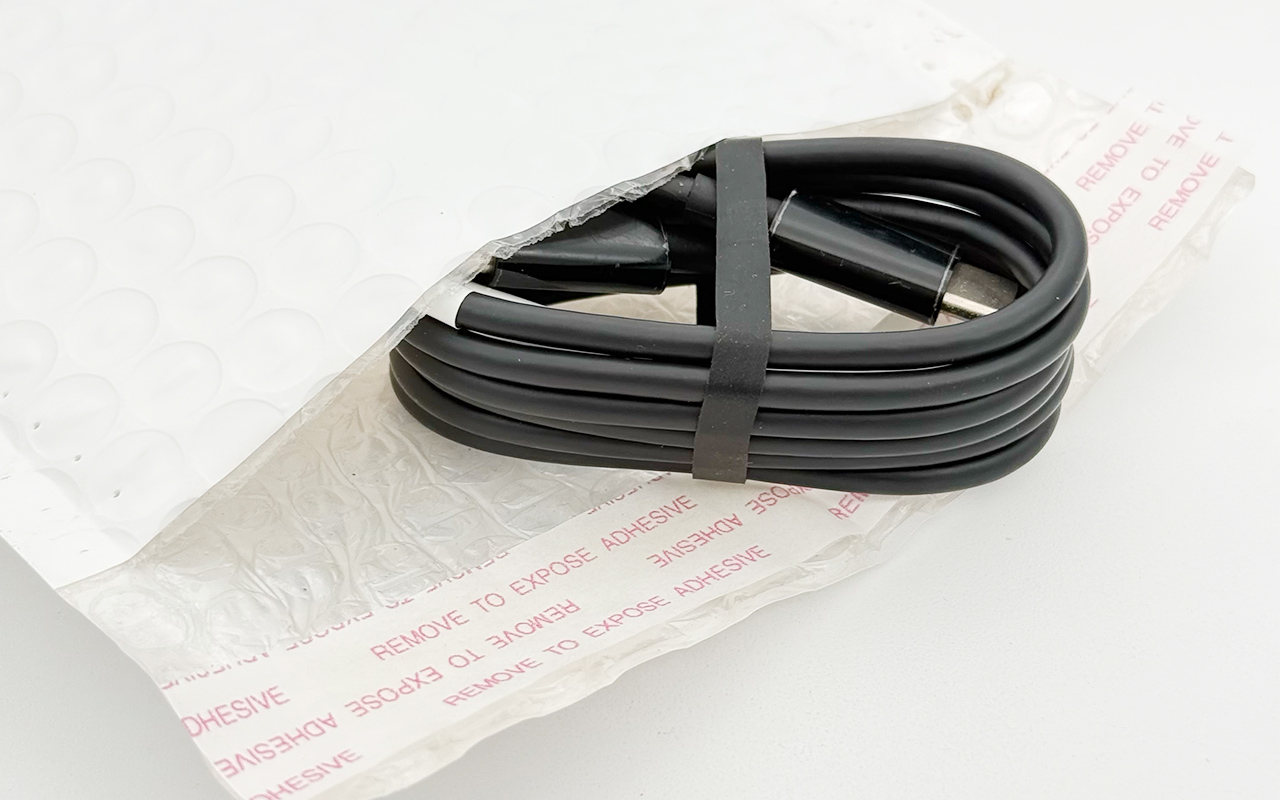

您收到货，包装就是这样，没有单独的零售包装哈，熟悉老黄的朋友都知道，我是做工厂库存的，“怎么来就怎么出货”

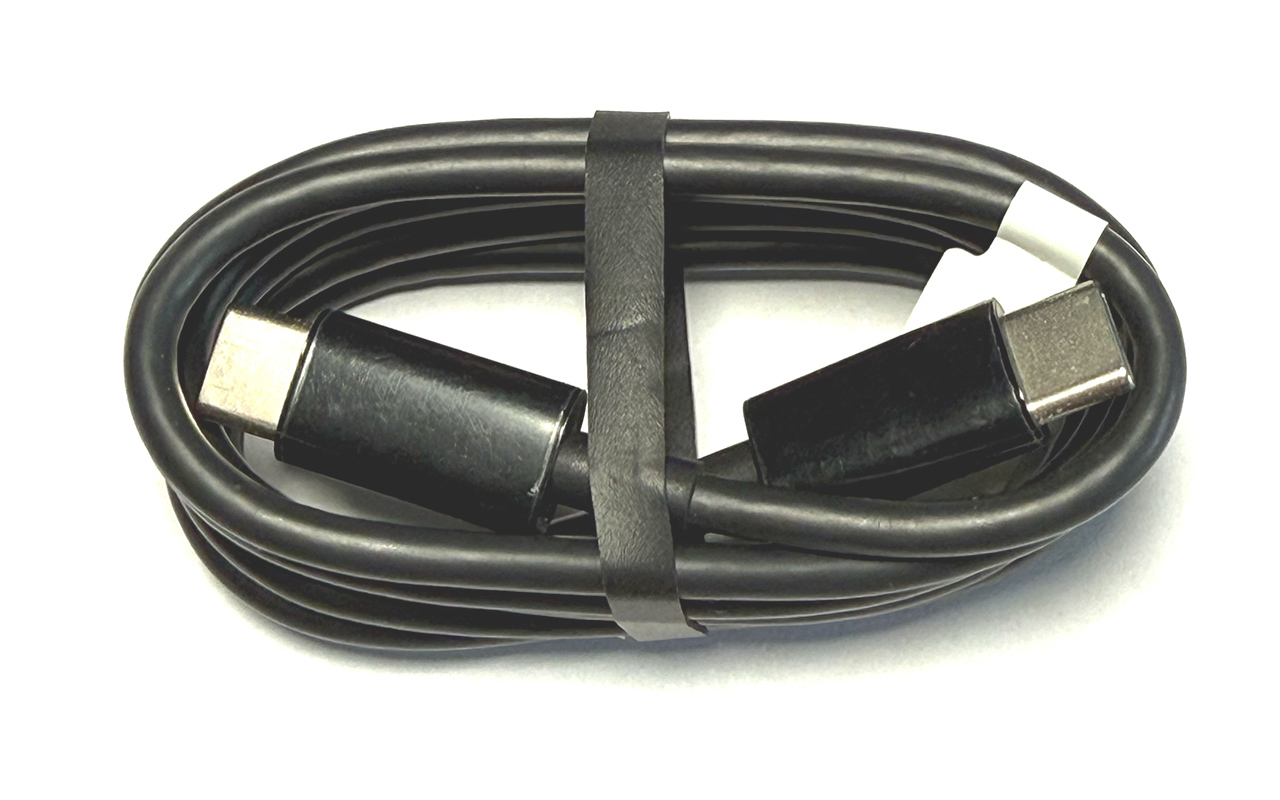

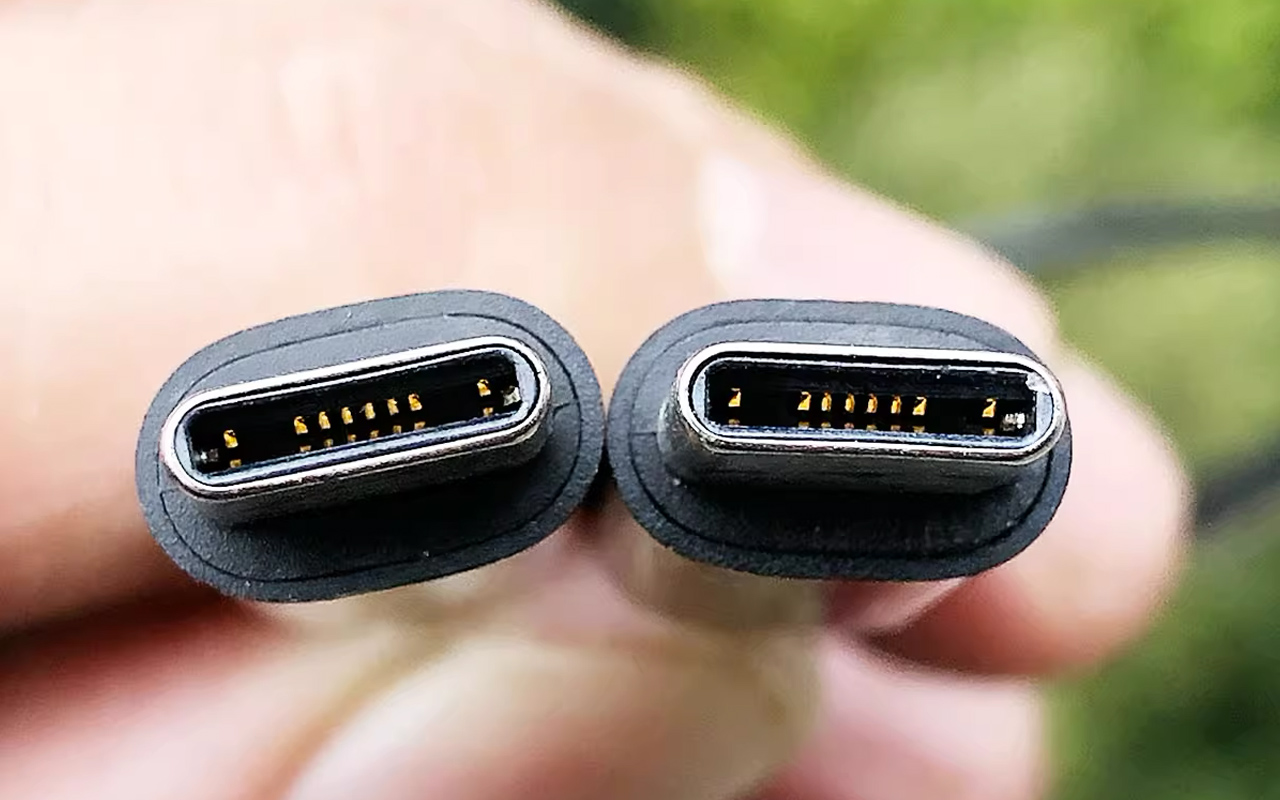

单独拿一条实物拍摄，所见即所得。数据线缠绕后采用橡胶圈固定，线材为经典通体黑色设计

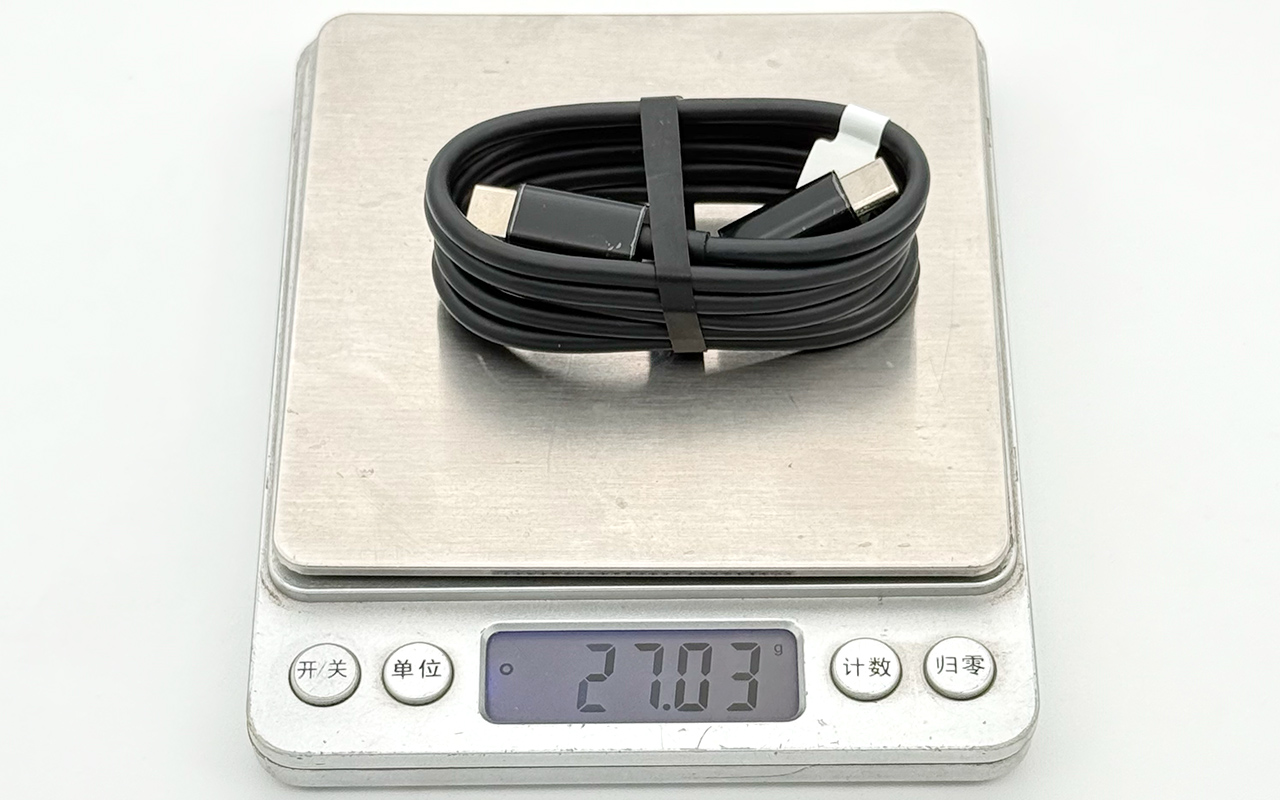

单条的重量 27.03g .

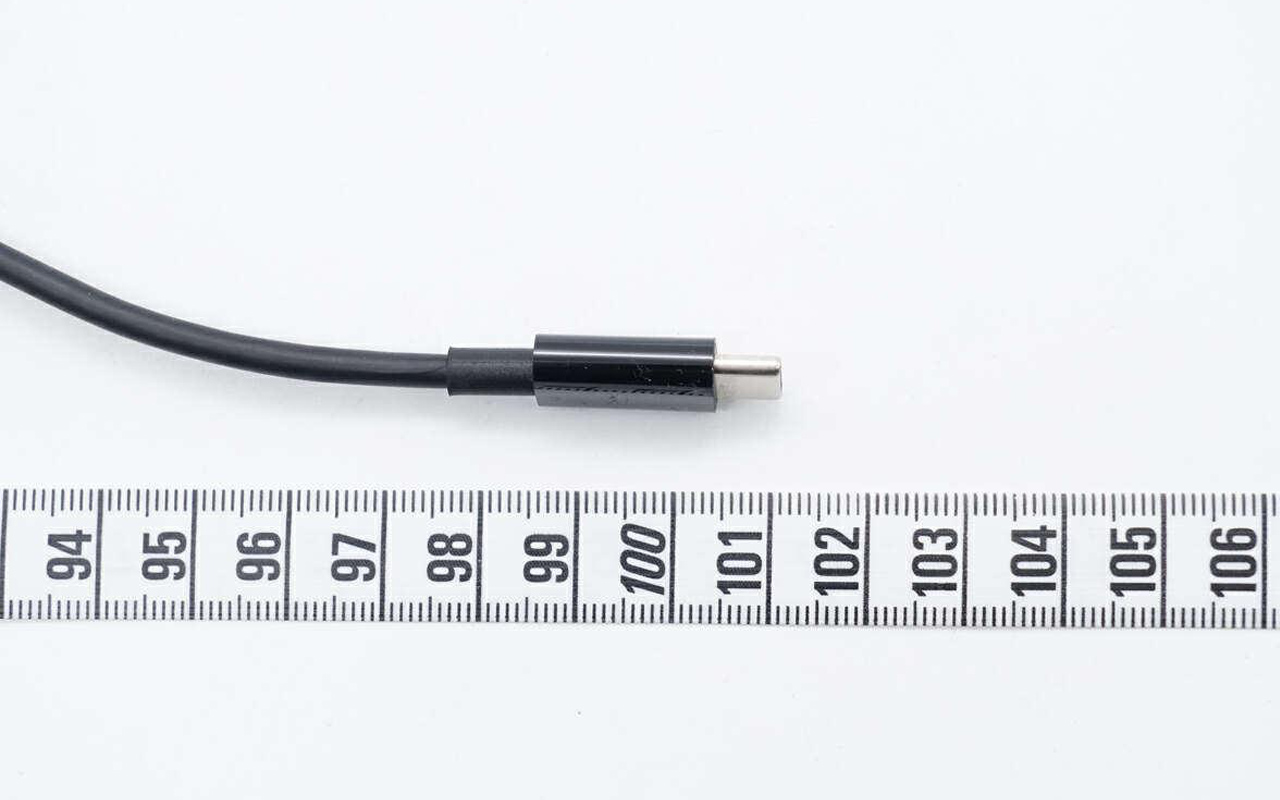

线缆总长度约为101cm。

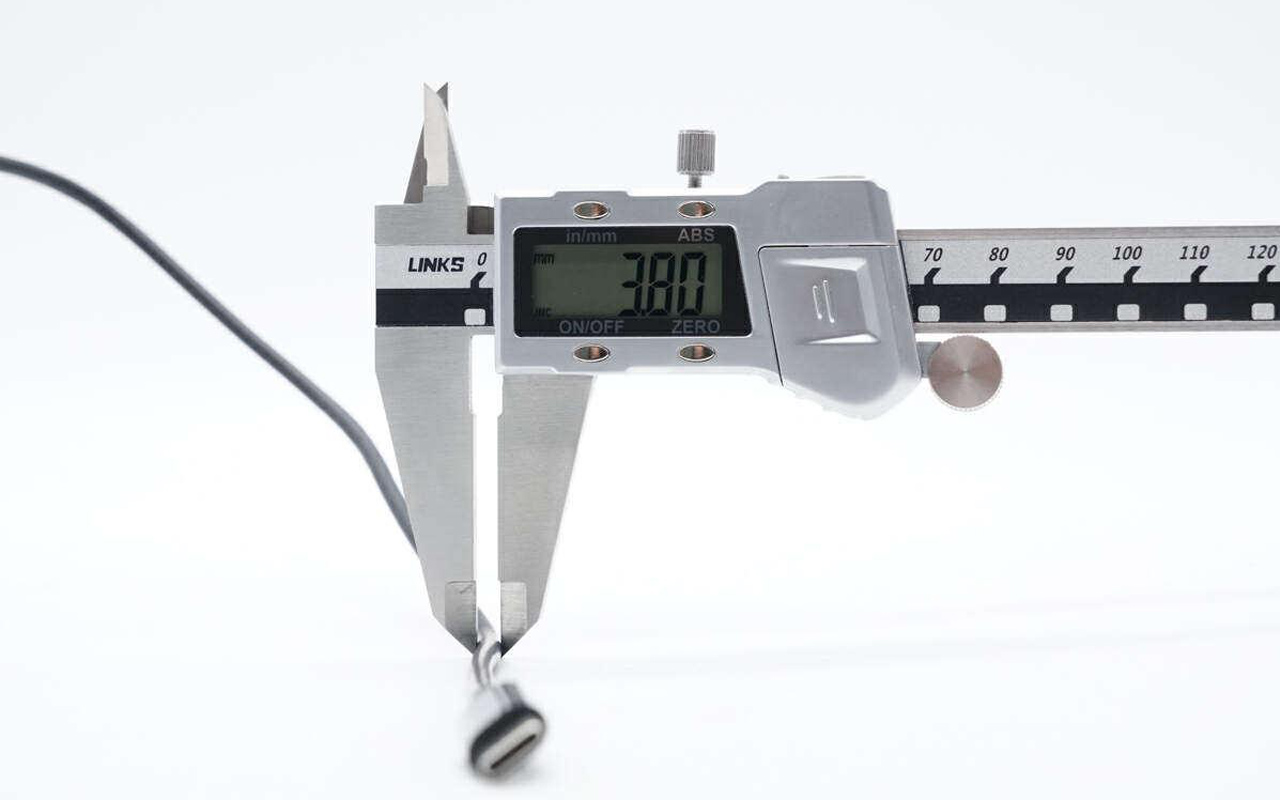

线身直径为3.8mm。

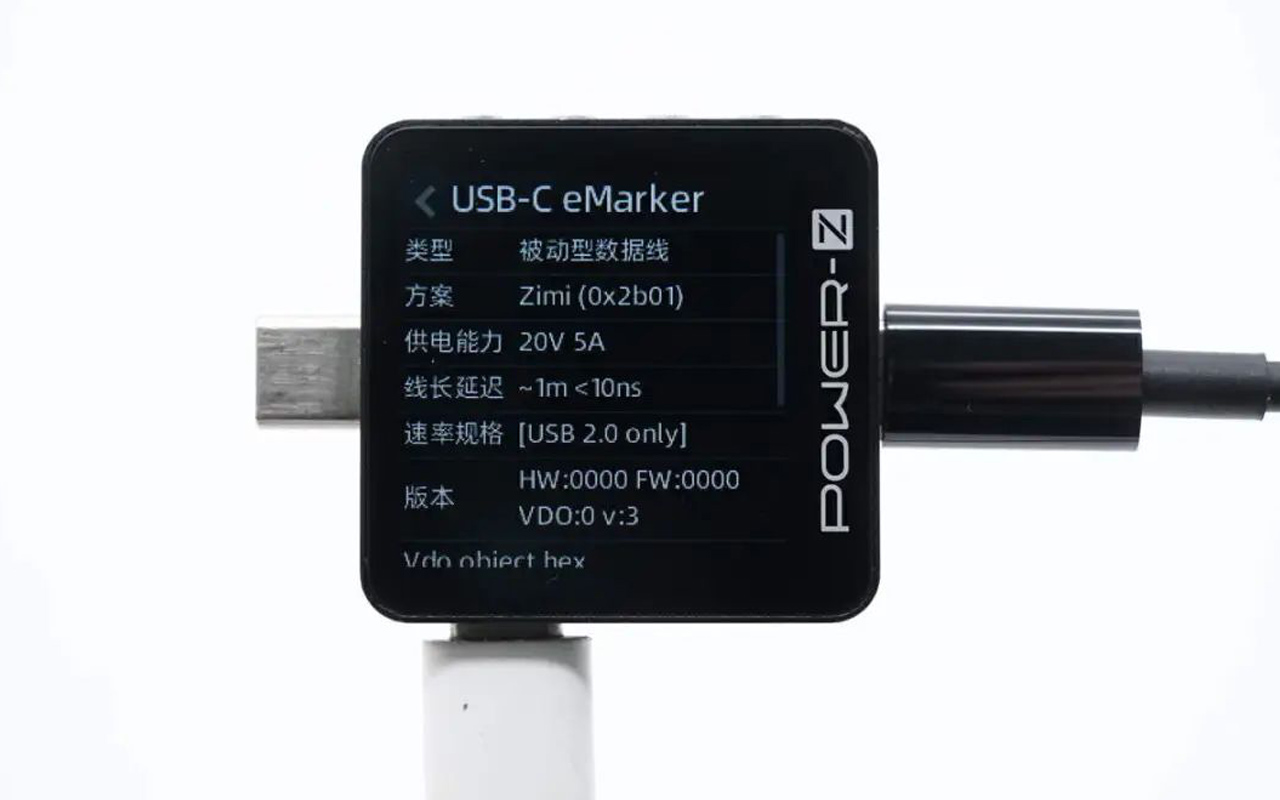

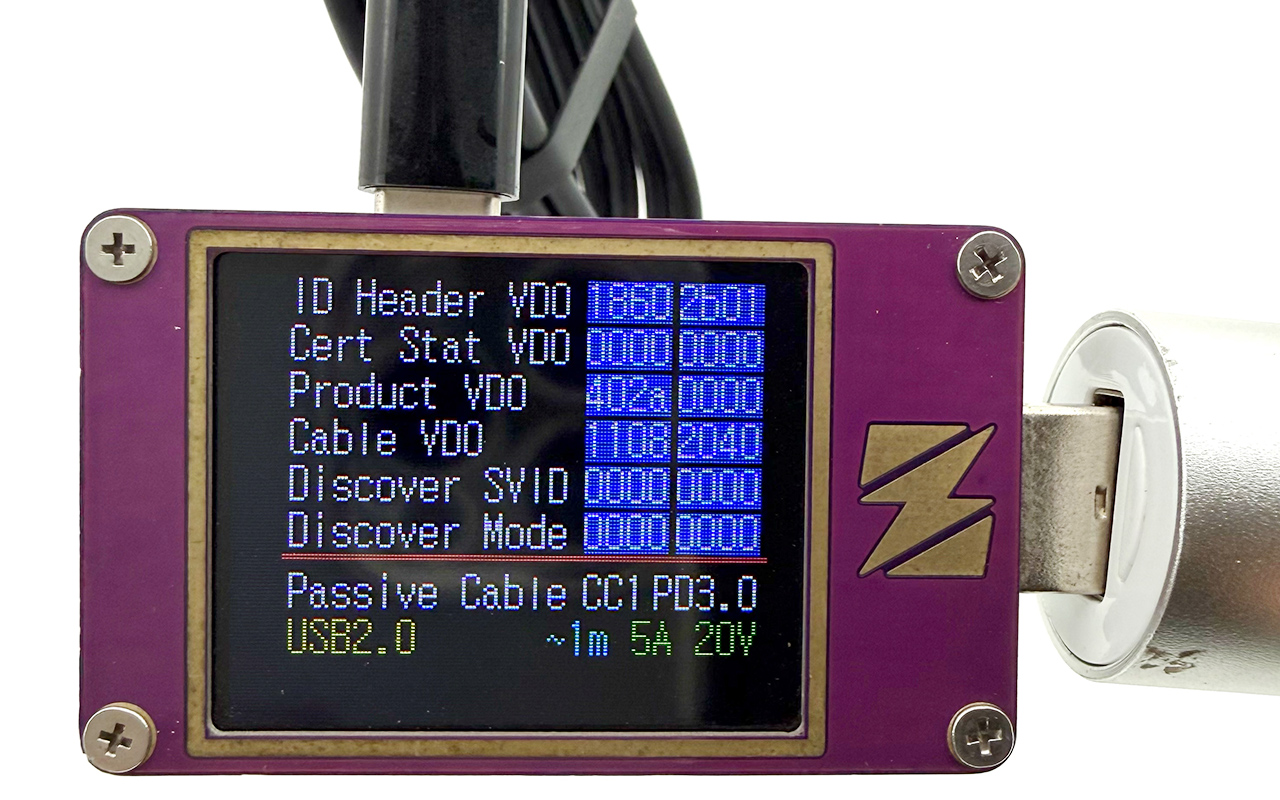

使用测试仪器测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。
被动式，支持PD3.0快充协议。

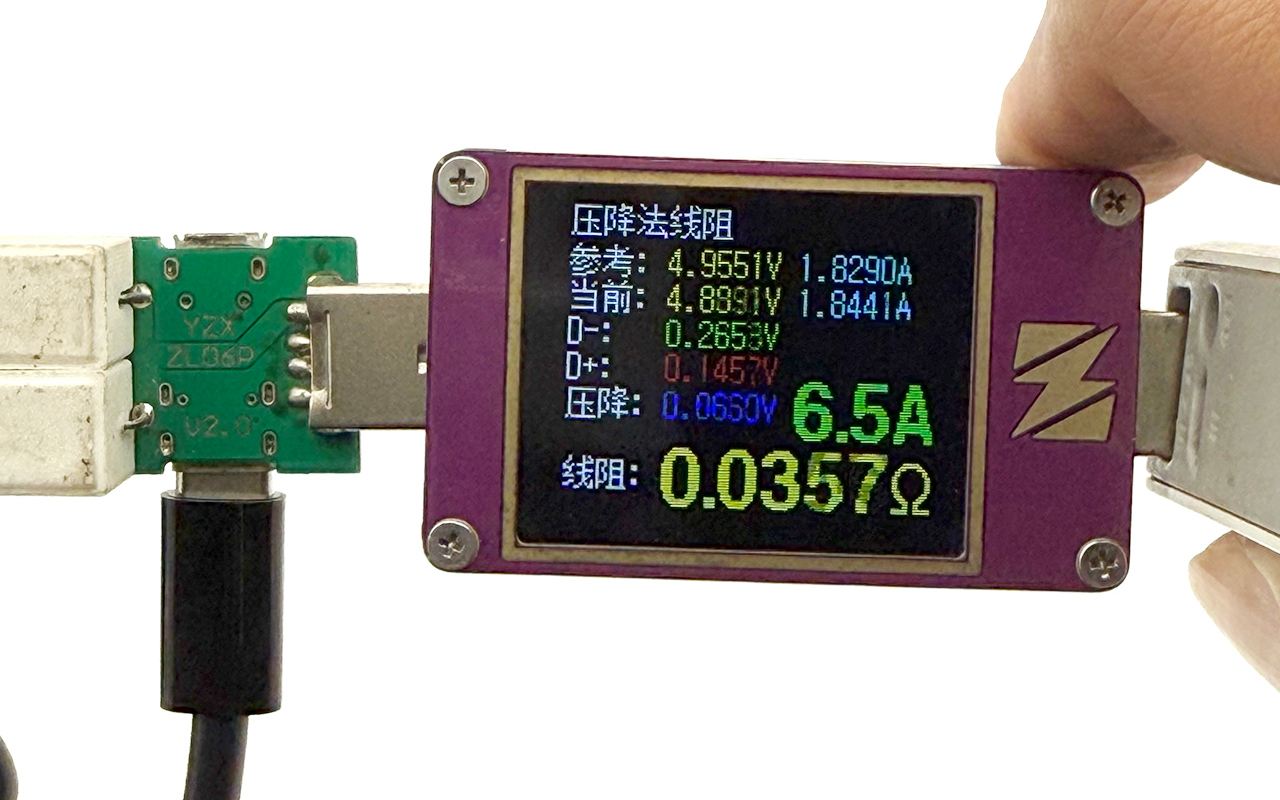

简单用压降法测试一下线阻，6.5A 电流下，线阻为 0.0357 欧。

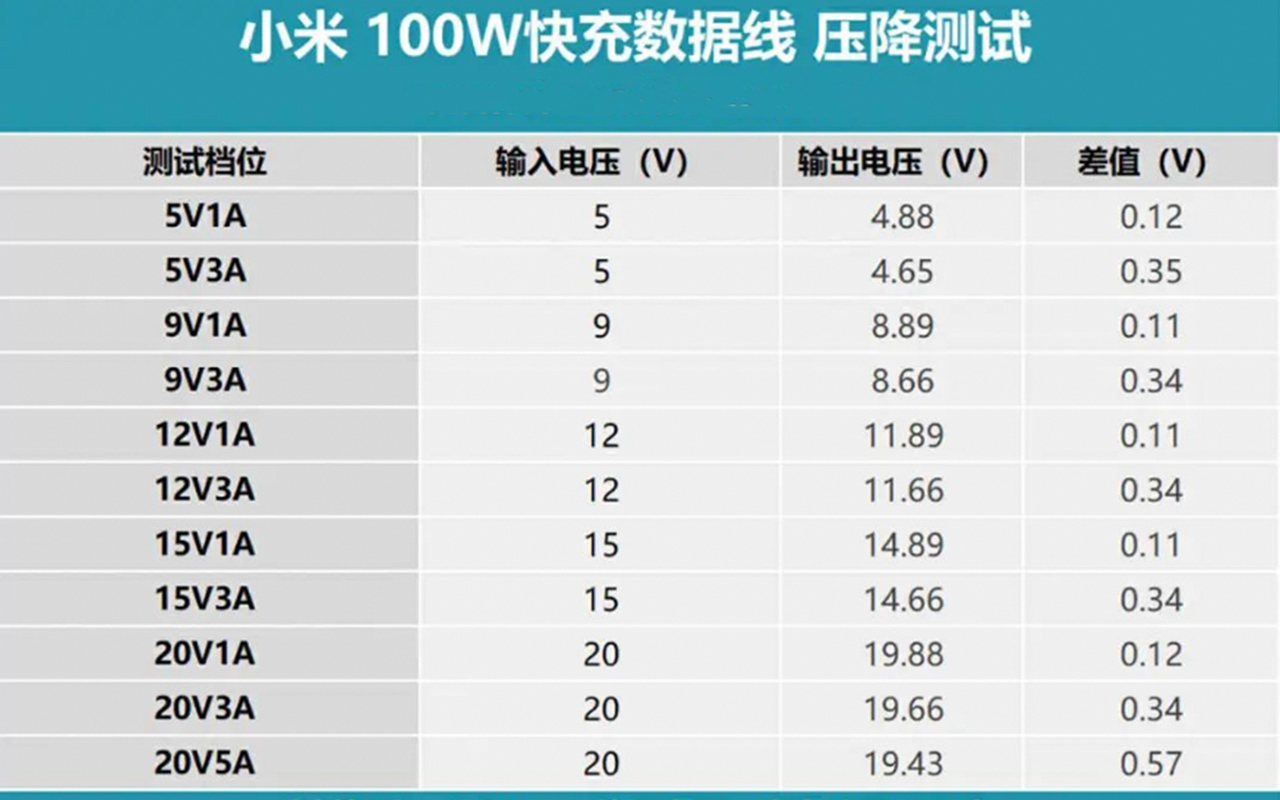

详细对应的压降可以参考这个表格。

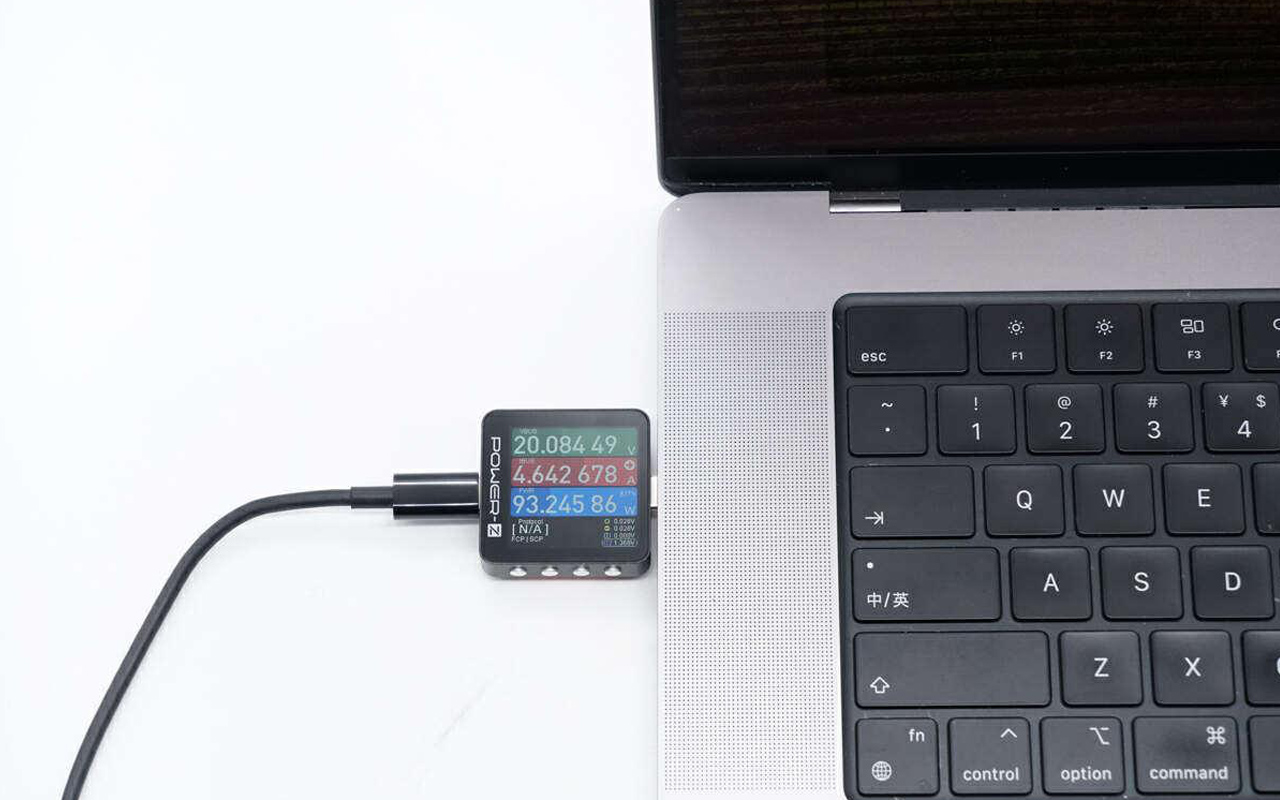

使用这款数据线搭配100W快充充电器给苹果MacBook Pro充电，测得功率为20.08V 4.64A 93.24W，成功开启20V5A PD快充。
快充数据线拆解
作为一名合格的库存佬，拆解是必须的，看下内部的用料和做工如何，方便您更清晰的了解这个产品。

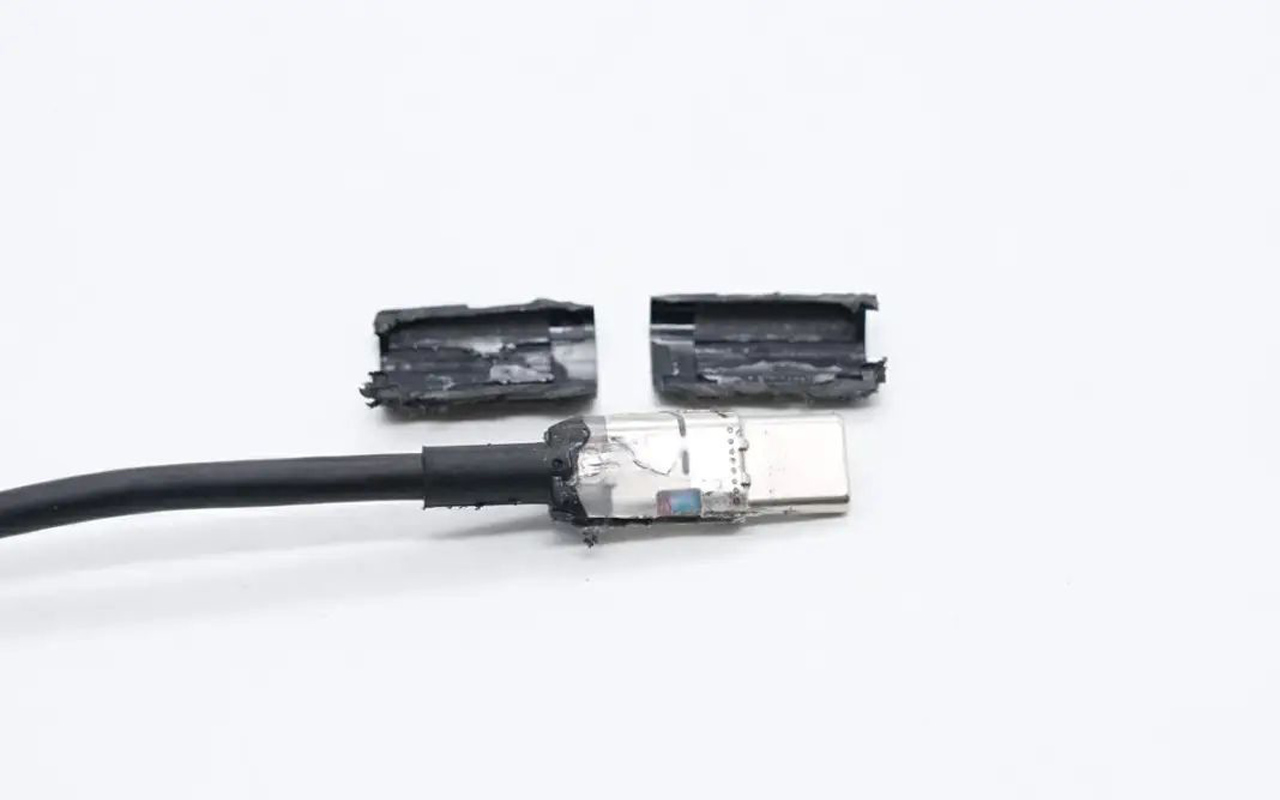

首先使用切割机切开数据线黑色塑料外壳。

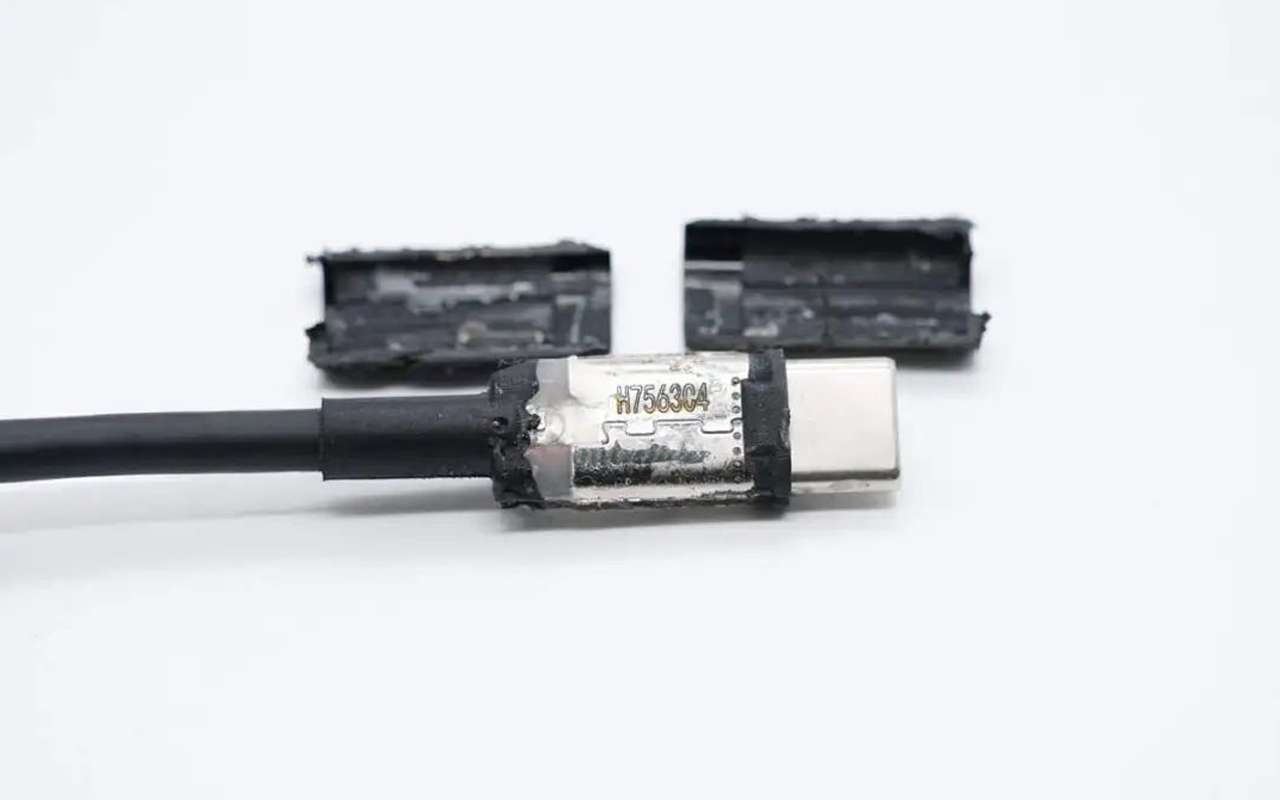

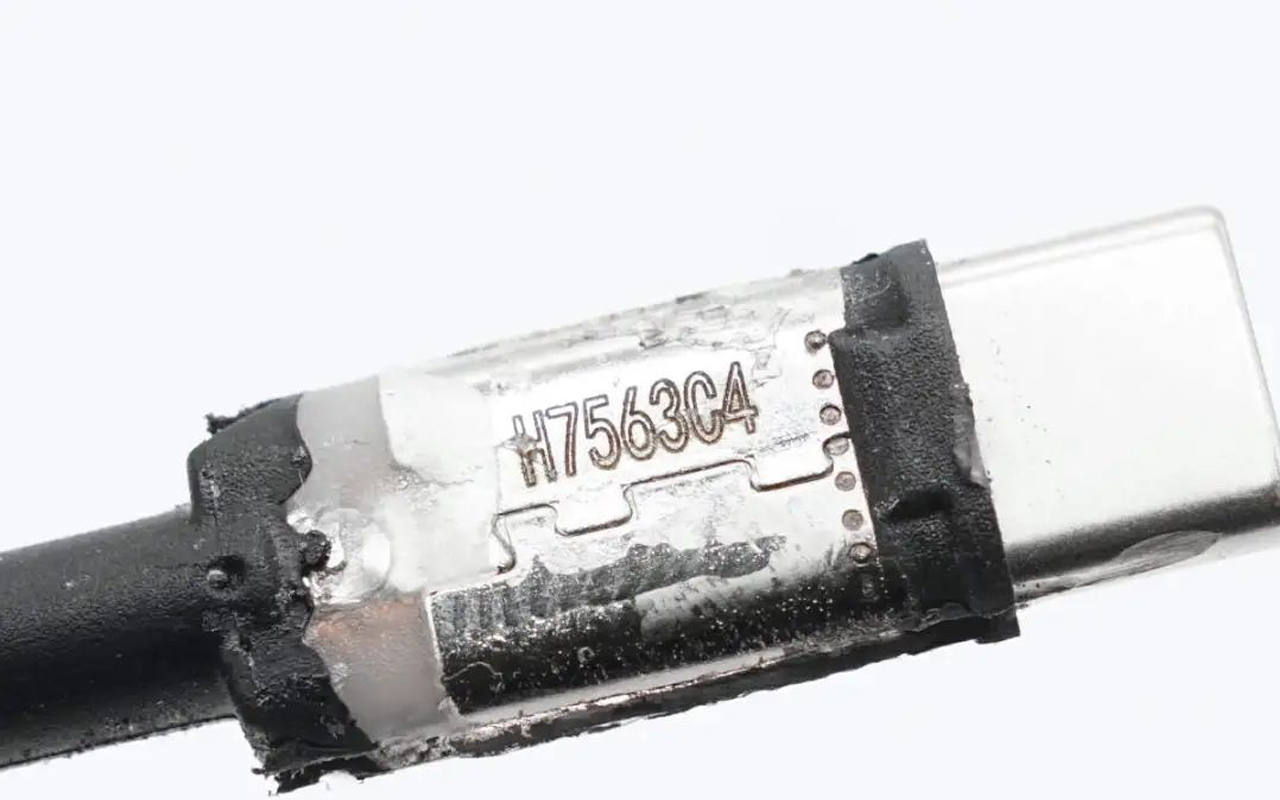

内部能清晰的看到有金属外壳包裹，H7563C4 的编码不清楚具体代表什么意思，有懂的大神欢迎评论赐教。

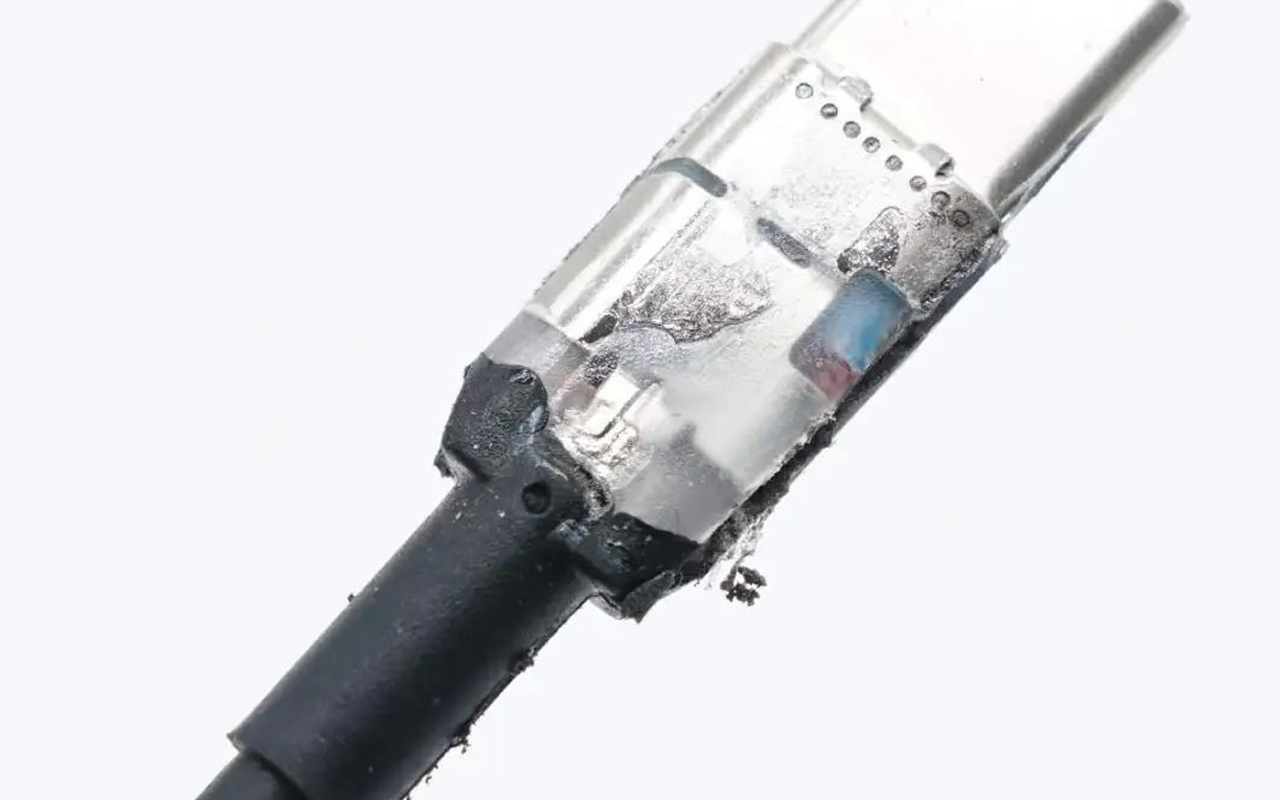

另外一面，充裕注胶和金属壳包裹。

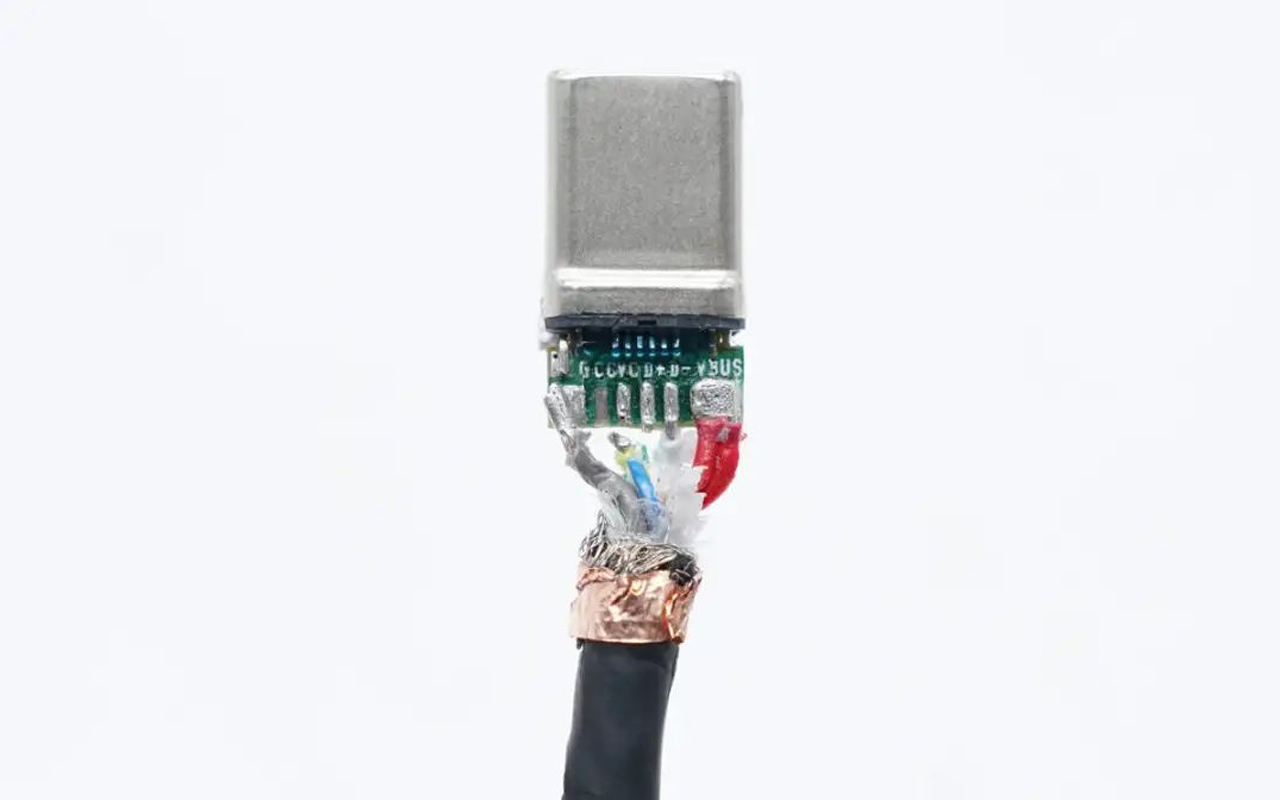

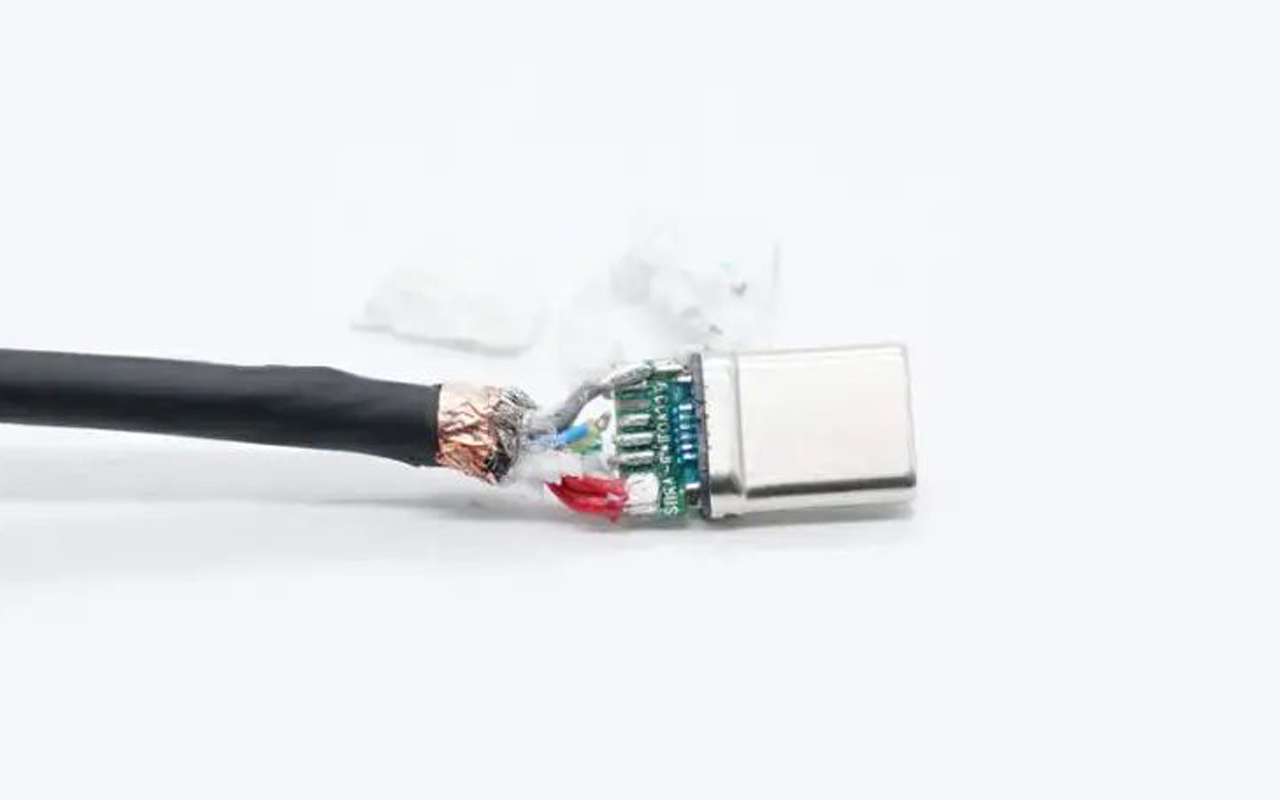

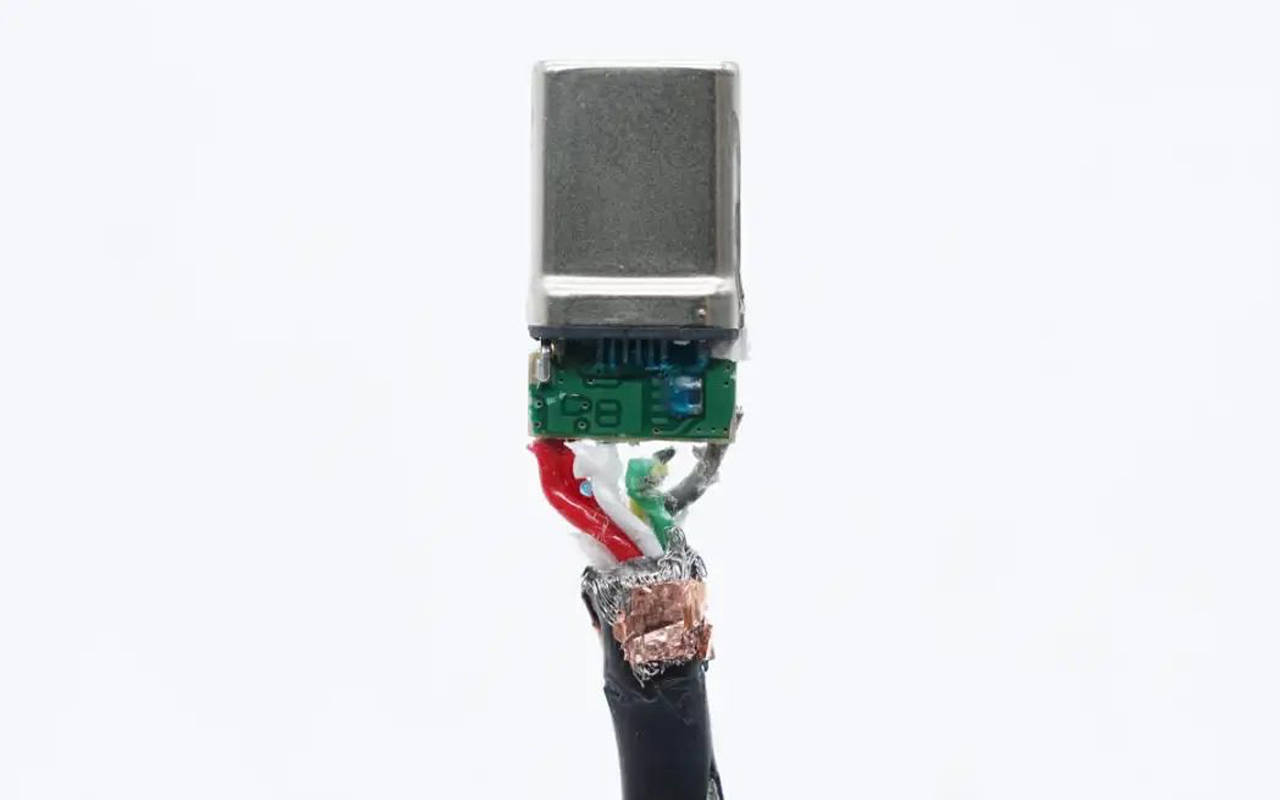

清理掉注胶，内部是绿色PCB 底板，红色主供电双线焊接在主板上。
端子小板一面焊接连接导线。
另一面焊接一颗电阻。
继续拆解另一头的端子，使用切割机切开塑料外壳。

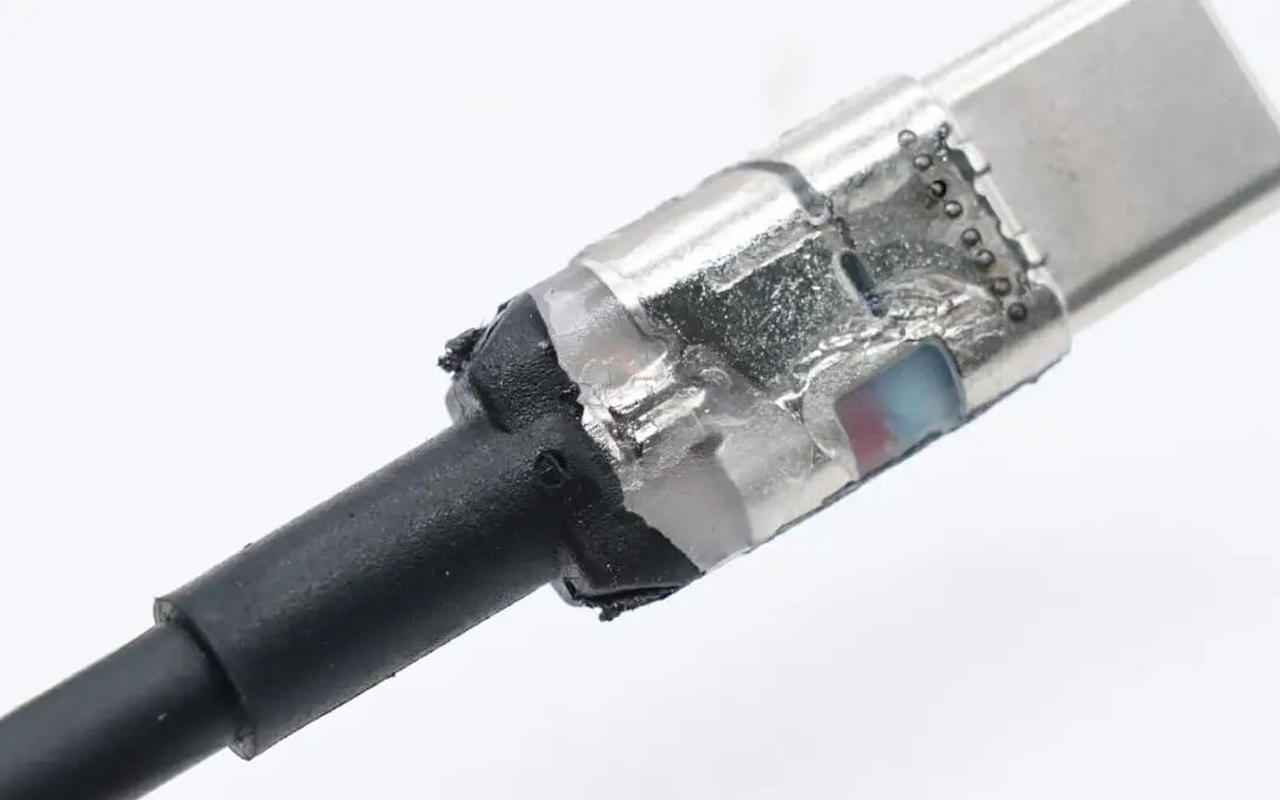

内部金属外壳通过点焊固定。

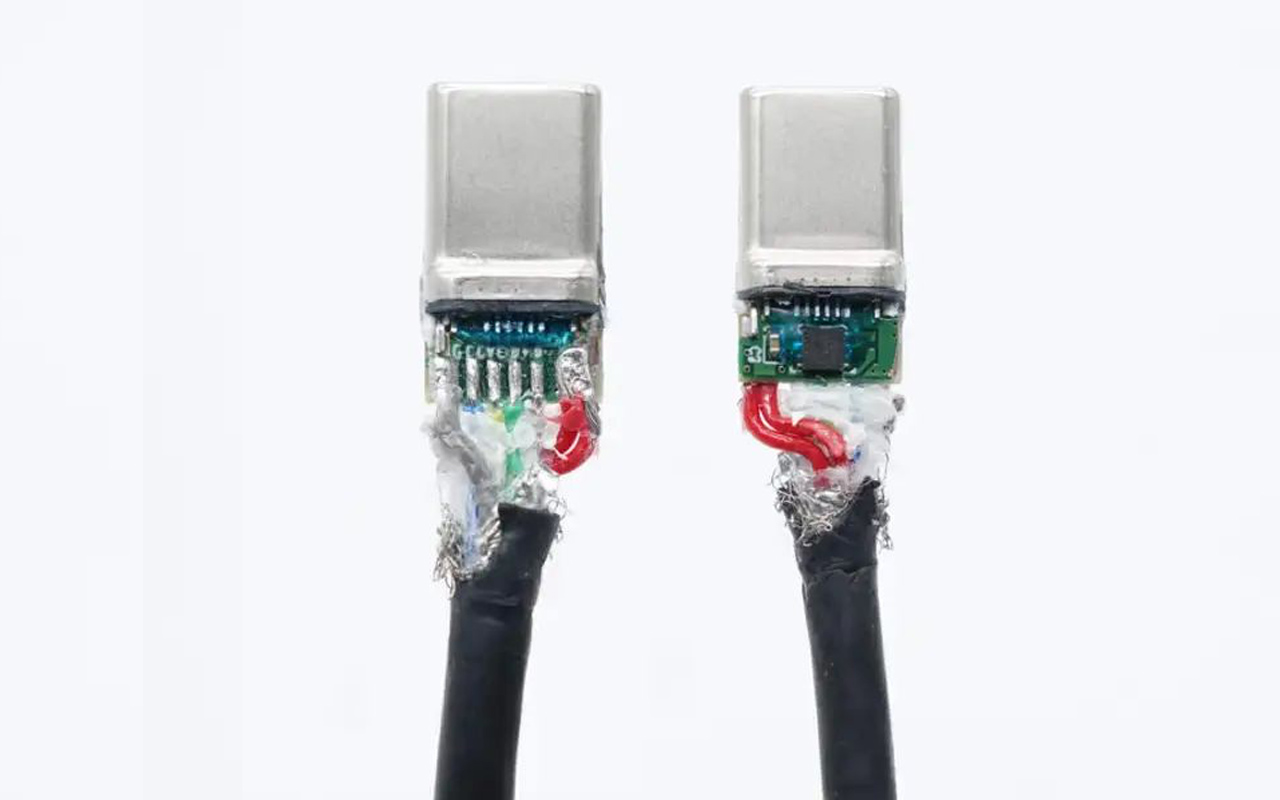

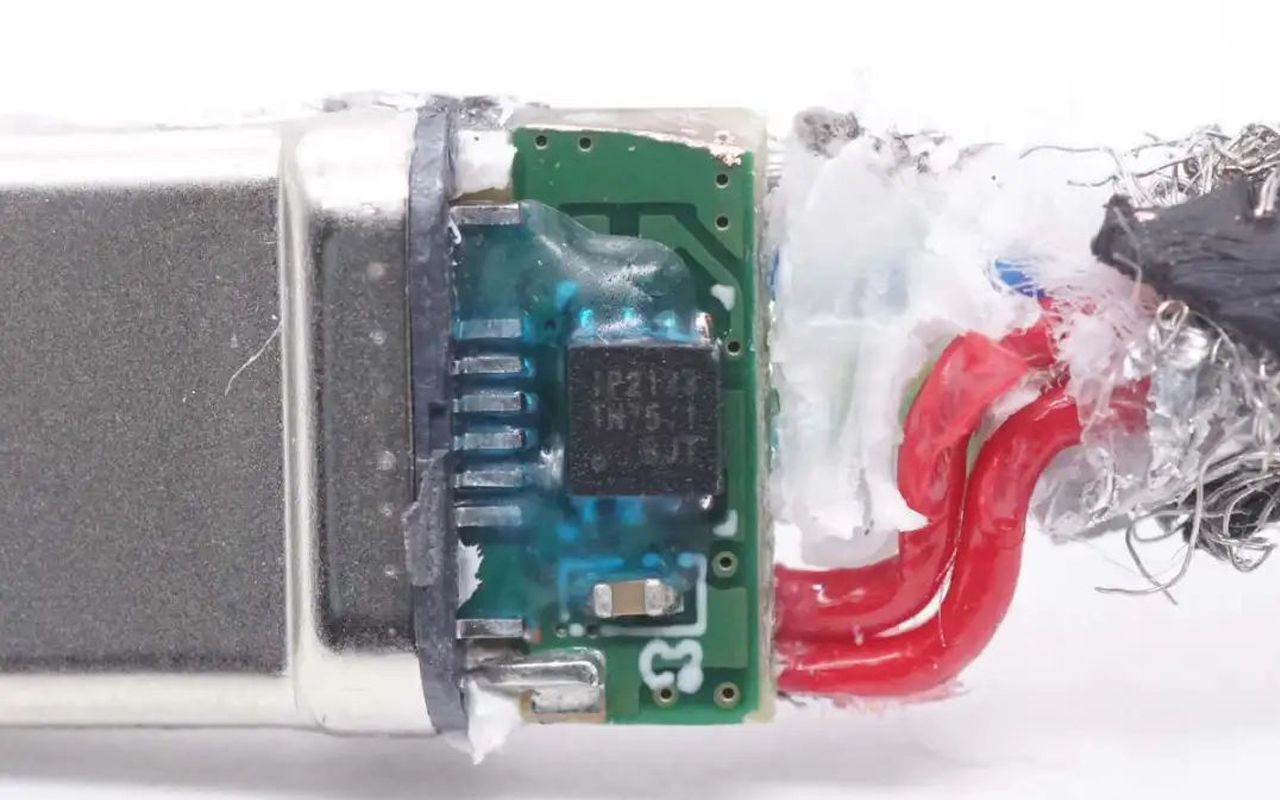

清理掉外壳和胶，内部结构如图，右侧图可以清晰看到E-MARKER 芯片。

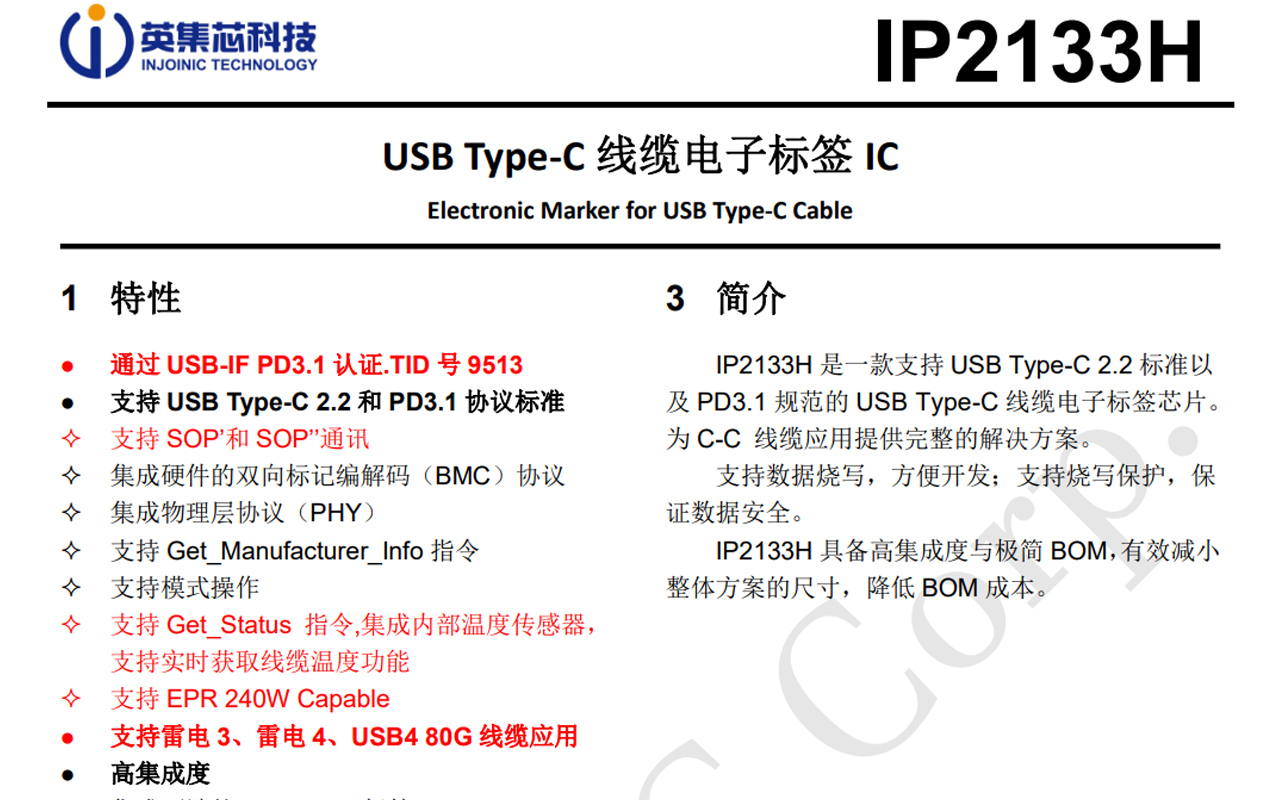

来个图，放大看一下。端子小板上焊接英集芯 IP2133H E-Marker芯片，是一款支持USB Type-C 2.2标准和PD3.1规范的USB Type-C线缆电子标签芯片，为USB-C线缆提供完整的E-Marker芯片解决方案。英集芯IP2133H通过了USB-IF PD3.1认证，TID：9513，支持USB-C全功能线缆应用。芯片内部集成温度传感器，支持实时线缆温度获取。
IP2133H内部集成VCONN二极管，集成Ra电阻，芯片支持数据烧写和烧写保护，支持锁定数据。芯片支持2.7-5.75V工作电压，VCONN和CC引脚支持55V耐压，芯片提供DFN2*2-6L和DFN2*2-8L以及WLCSP-6B封装，适用于USB-C被动线、主动线，雷电3、雷电4，以及240W全功能线缆应用。

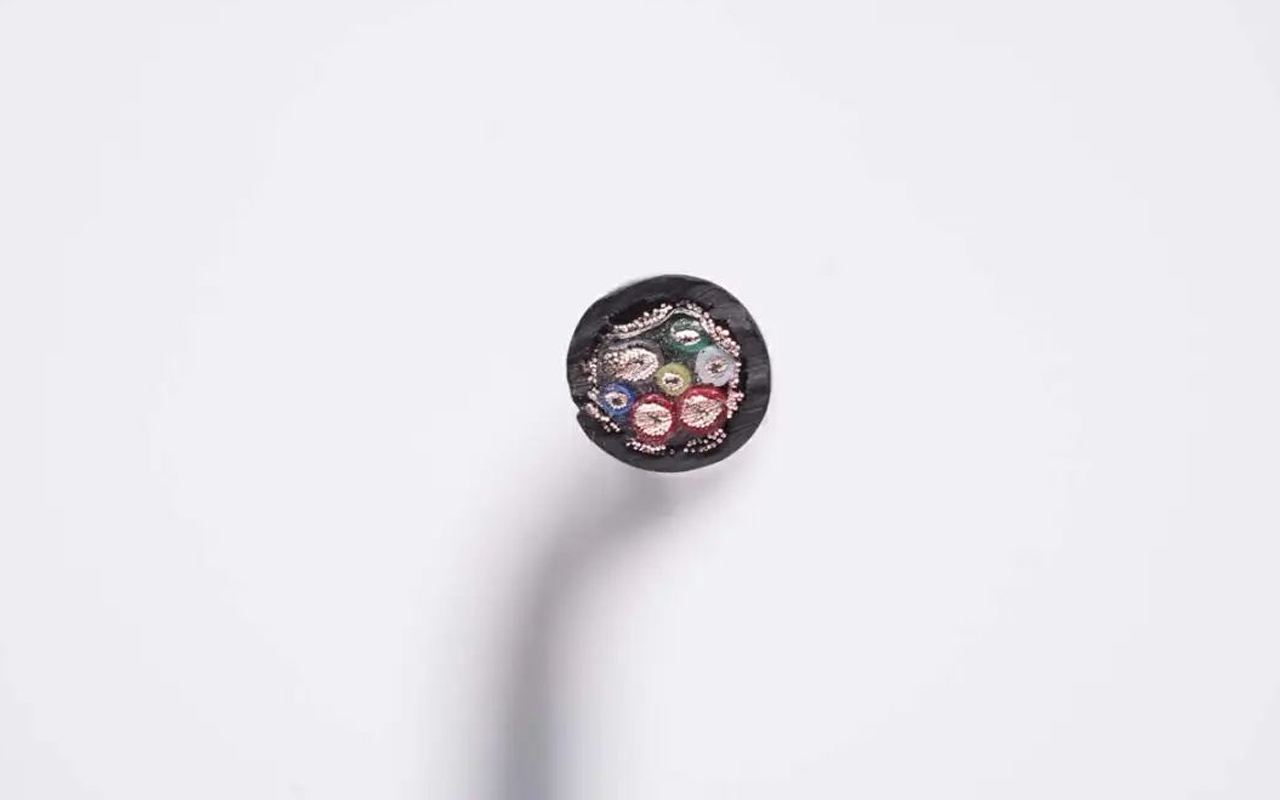

继续拆解，将数据线剪开观察截面，其中两条红色粗线芯为正极电力线芯，黄色为VCONN线芯，蓝色为CC线芯，白绿为USB2.0线芯，负极为透明线皮的粗线芯。

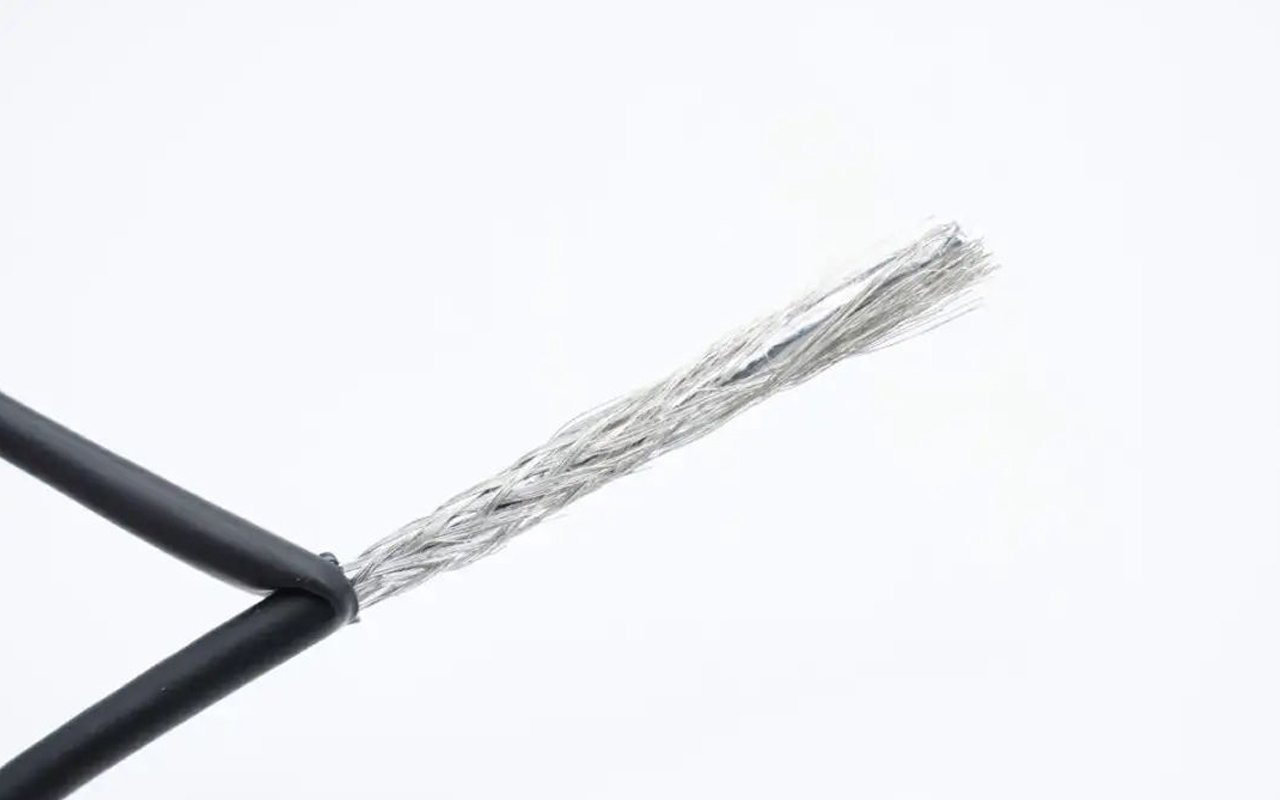

切开线缆外皮，内部为编织屏蔽网。

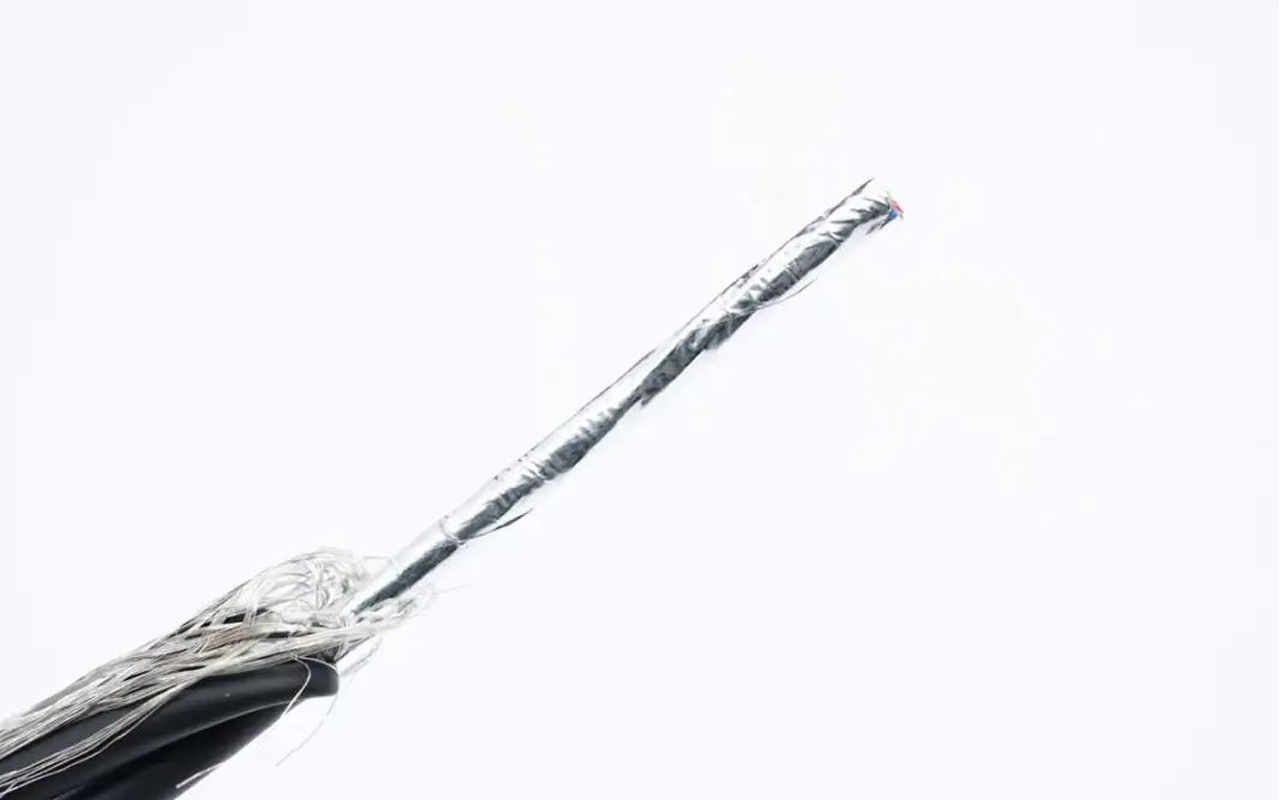

屏蔽网下面是一层屏蔽铝箔。

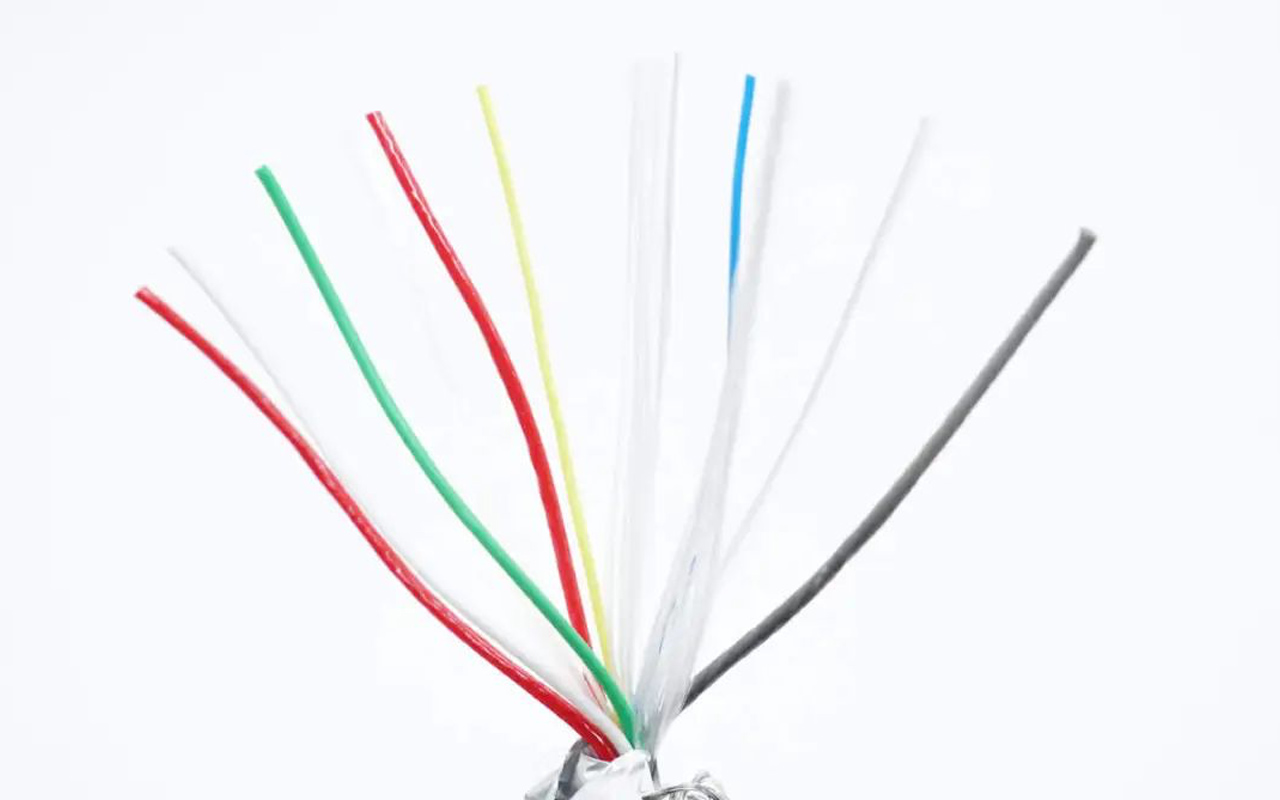

屏蔽铝箔内部是电力线芯和数据线芯，同时内部还填充抗拉线。

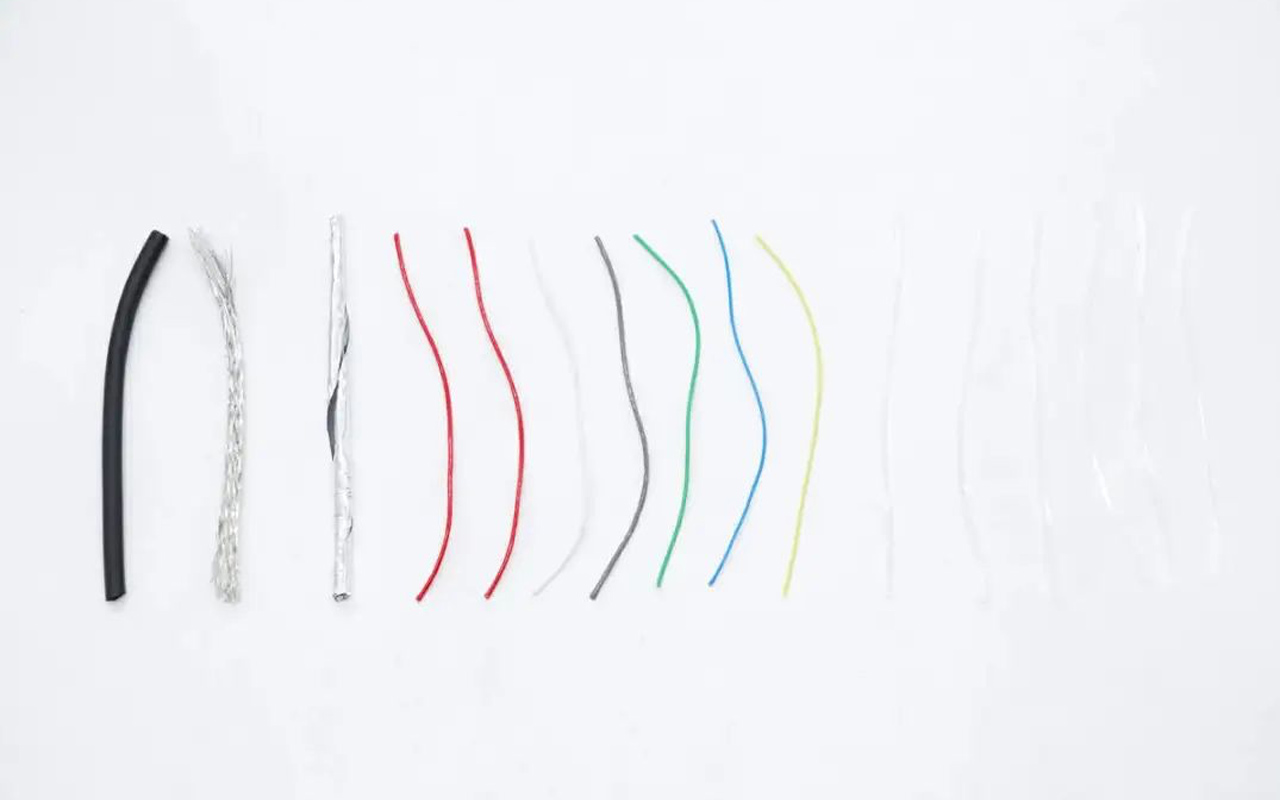

线缆内部线芯一览，依次为塑料外皮，屏蔽网，屏蔽铝箔，电力线芯和数据线芯以及抗拉线等。下面就开始详细介绍线缆内部线芯设计。拆解到这里是什么货，内部用料和做工如何，大家会有自己的判断了，老黄做工厂库存，并不生产，如果您收到货遇到什么问题，及时联系解决！
