少量LG显示器配套拆机线，包括28MQ780、27UP550N、27UQ850、27UQ750、32UQ750-W等型号，这些显示器通常通过一个全功能USB-C接口，就能实现视频传输、数据传输和为连接设备反向充电，非常适合简洁桌面设置。当然数据线通用于其他品牌显示器，不限品牌的。老鸟可以直接下拉到拆解报告。
关键词： 产品应用 简单测试 线缆实拍 拆解报告
产品应用：
查询了一下这个产品编码EAD63932608 ，发现官网要到2025年9月17号才开始预售，官方售价85美刀，有兴趣的朋友可以自行验证：https://lgparts.com/products/ead63932608
温馨提示一下，有一些新手朋友可能没注意，需要您的外围设备支持才能使用哈！
需要您的接口支持全功能一线通功能， 上面的图片类型可以参考一下。否则，你就只能当一条普通的充电线，难免有点浪费了。
简单测试
插到老黄自己用的Macbook 上测试一下供电。
使用LG这款数据线搭配苹果140W氮化镓充电器为MacBook Pro 16 M1 Max 2021款笔记本充电，功率为19.95V 4.53A 90.43W，此时线材可以传输 5A 的电流。
再用Macbook air m1 系列，来测试一下跑的速度。
Diskspeed Test 测速软件对固态硬盘进行测试，读取速度约为1716.3MB/s，写入速度约815.7MB/s。
外接LG 32UN880 ，支持超高清UHD 画质。此时显示器的分辨率为3840×2160@60Hz，也就是俗称的4K@60Hz。
用专用测试仪器显示被动式USB3.2 Gen1 5a 20v ，支持PD3.0 快充协议。
压降法测试线阻，6.5A 线阻0.0165欧，您可以自行PK。
线缆实拍
随手拿了几个有袋子的，多数没有这种透明袋子，线在运输途中难免有细微挤压痕迹，介意慎单，熟悉老黄的朋友都知道，我做工厂库存，很多货卖完再次到货的可能性就不大了。
特意说明一下，带这种标签的几十条里面就几条，应该是工厂遗漏在这些库存里的，对应编码查询，我才知道相关信息，默认发货随机。

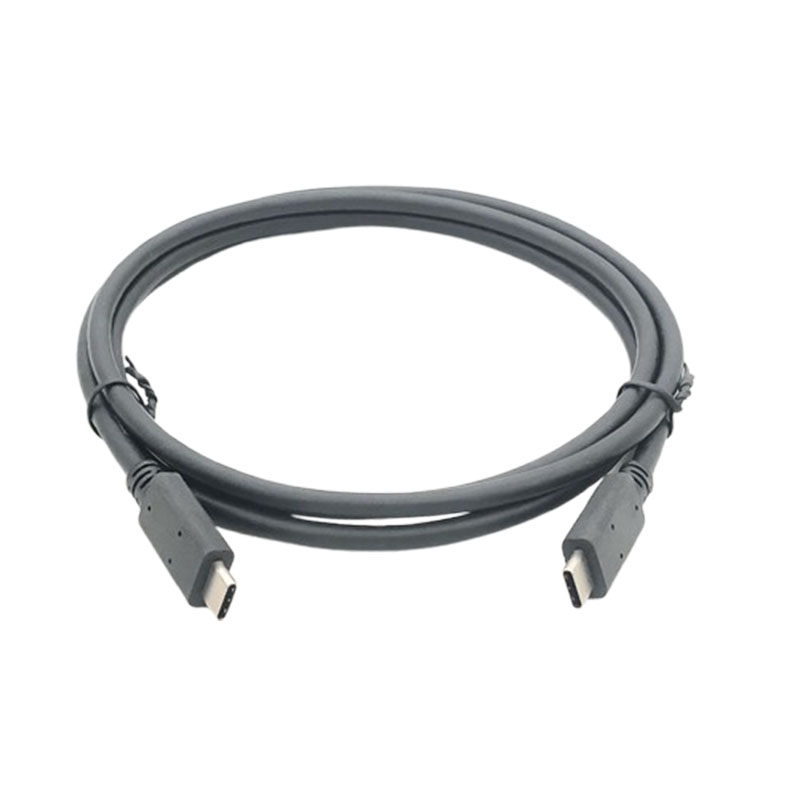

完整拆掉包装的正面视角。
重量是55.72g
实测数据线长度约为1.5米。
线缆的直径4.83mm ,中规中矩。
线缆上的印刷特写。
二端接口 金手指特写，能明显看到上满口。
拆解报告
看完LG 100W 快充数据线的外观和测试，下面就进行拆解，一起看看线缆的设计和做工。
切开外面包裹的TPE，内部是上下2层的金属屏蔽罩。
掀开金属屏蔽罩，内部有乳白色注胶。
清理掉能看到蓝色PCB底板。
另外一面也只有一个C1 下拉电阻，没有看到E-marker . 继续拆解另外一头。
过程都是相同的，拆解比较费劲的，太扎实了。
这面没看到，翻开另外一面，放大看E-marker .
端子小板正面的E-Marker芯片特写，来自威锋电子，型号VL152，采用WLCSP-6封装，在左侧焊接一颗电容。老黄搜索得知240瓦的也是这个芯片，看来只是芯片烧录资料不同，有条件的可以自己烧,哈哈！
横截面特写，内部线缆排练如图，红色主供电线特别显眼。
切开黑色线缆外皮，在外皮下面是编织屏蔽网。
线缆内芯使用不同颜色的屏蔽铝箔包裹。
剪断一段线缆，观察内部结构。其中红、黄、蓝、绿双绞屏蔽线为雷电数据线，银色双绞屏蔽线为USB2.0屏蔽线，两条红色线芯为正极电力线芯，剩余细线芯用于CC通信。
屏蔽线内部特写，采用黄蓝线用于差分走线，内部还设有一条裸线芯用于接地。红色，黄色和蓝色屏蔽线内部为相同的结构。拆解到这里，做工如何，质量怎么样，您已经有了客观的判断，老黄只是工厂库存搬运工，并不生产，坚持用实物拍摄和拆解展示真实的产品，如果您收到货有遇到什么问题，请您及时联系老黄，我将以看得见的速度来解决！
