第一章：外观党入门——两「款」HP适配器有何不同

1.1 整体设计语言：商务风的极致简约 作为一名数码博主，我见过太多「看起来差不多」的USB-C转RJ45适配器。电商平台上，9.9包邮的一大把，宣称「千兆疾速」「稳定不掉线」的产品多如牛毛。但真正拿到手里拆开看，里面的门道可远不是一个「能上网」那么简单。 今天这条HP USB-C to RJ45 Adapter G2（零件号M90993-001），是惠普官方出品的扩展配件。相较于那些来路不明的「兼容款」，原厂配件在元器件选型、电路设计、屏蔽工艺上往往有着更高的标准。当然，价格也摆在那里——但值不值这个钱，拆开看看才知道。 我这次拿到了两个批次的产品「长标签款」和「短标签款」。表面上看二者几乎一模一样，但仔细端详，你会发现一些有意思的细节差异。这篇拆解，我们就从外观到内核，一层层剥开这条惠普原厂适配器的「内里乾坤」。

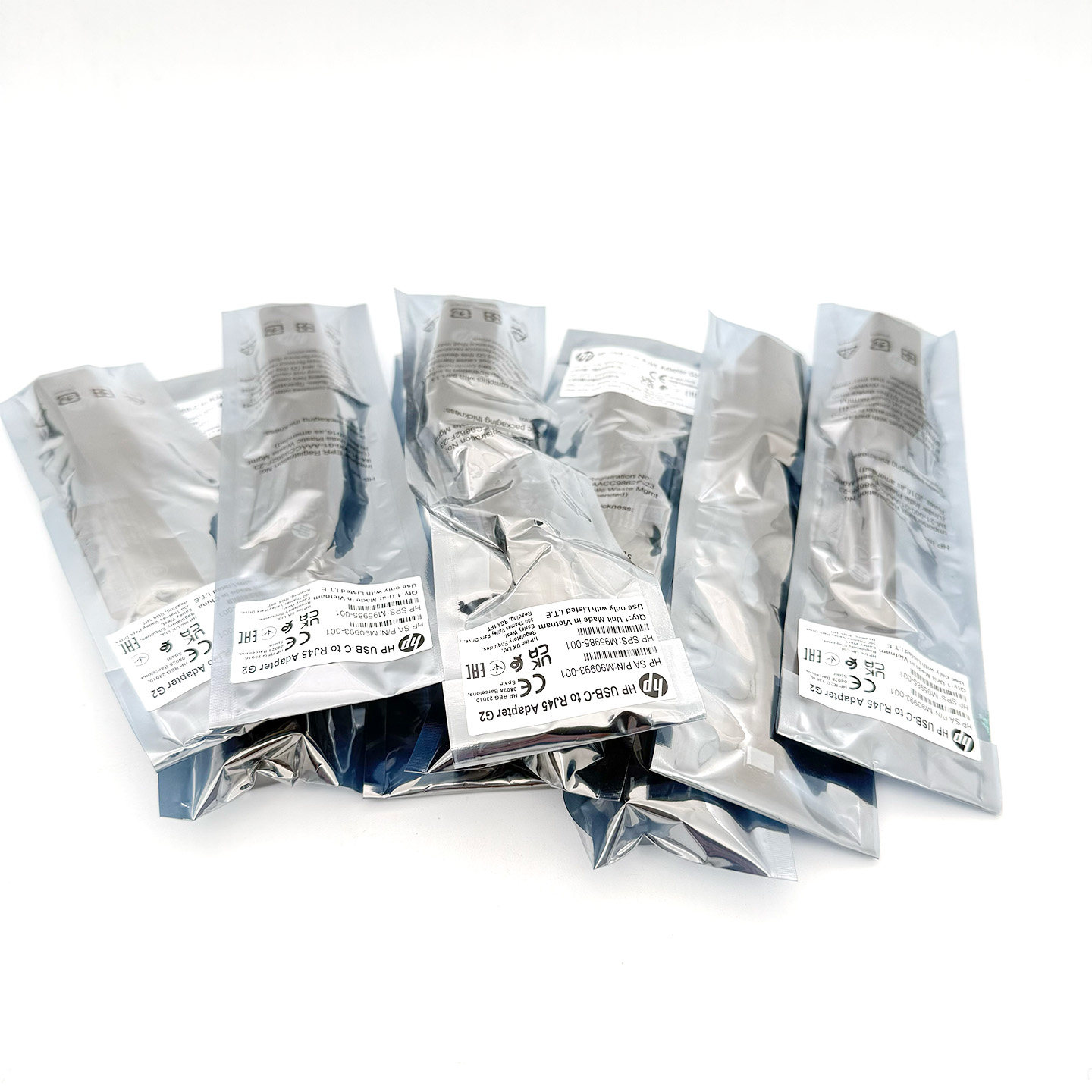

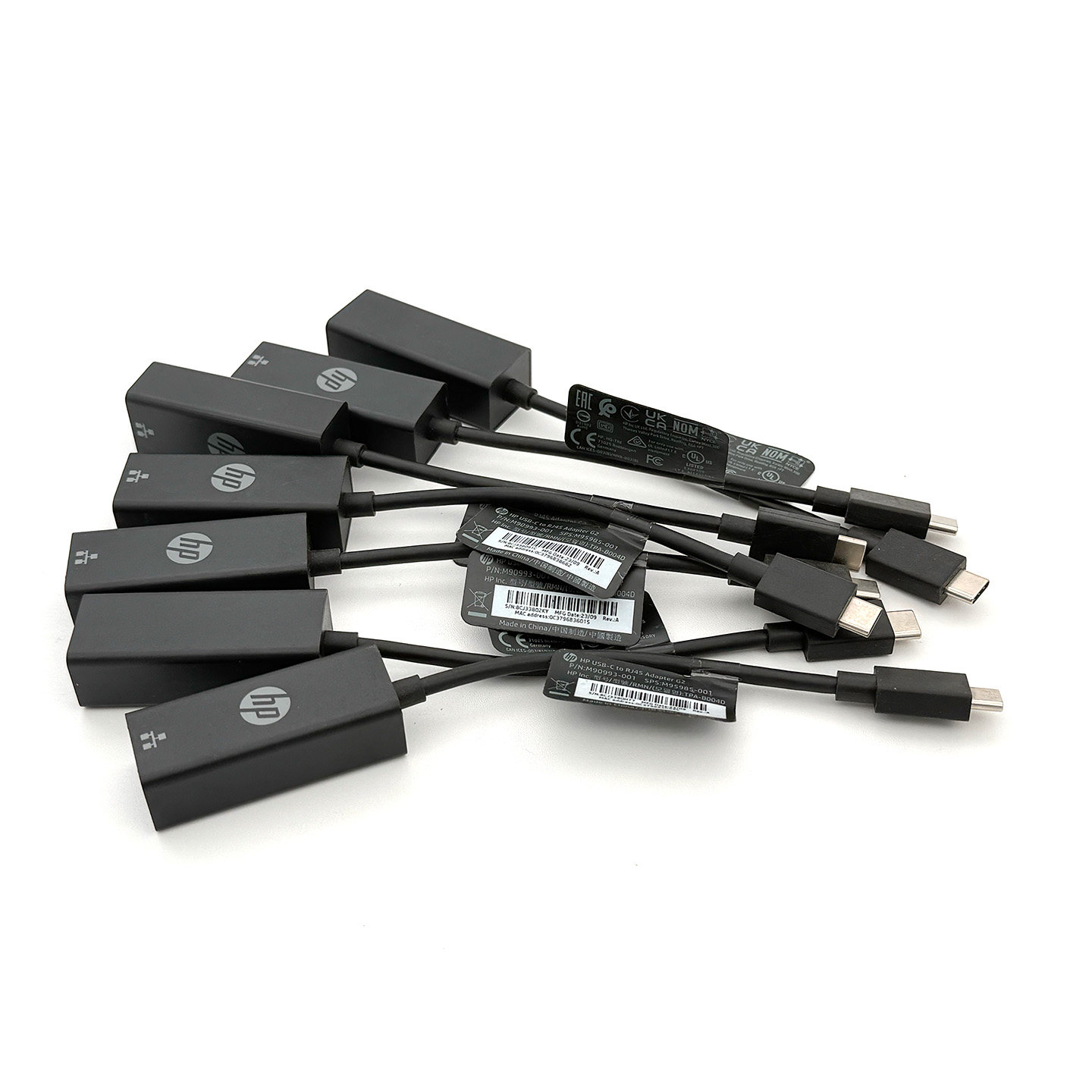

熟悉老黄的朋友都知道，我是回收工厂的库存，此批到货有少量全新带包装的长标签版本，还混有少量不带静电袋包装的，不带包装的抓几个拍图。

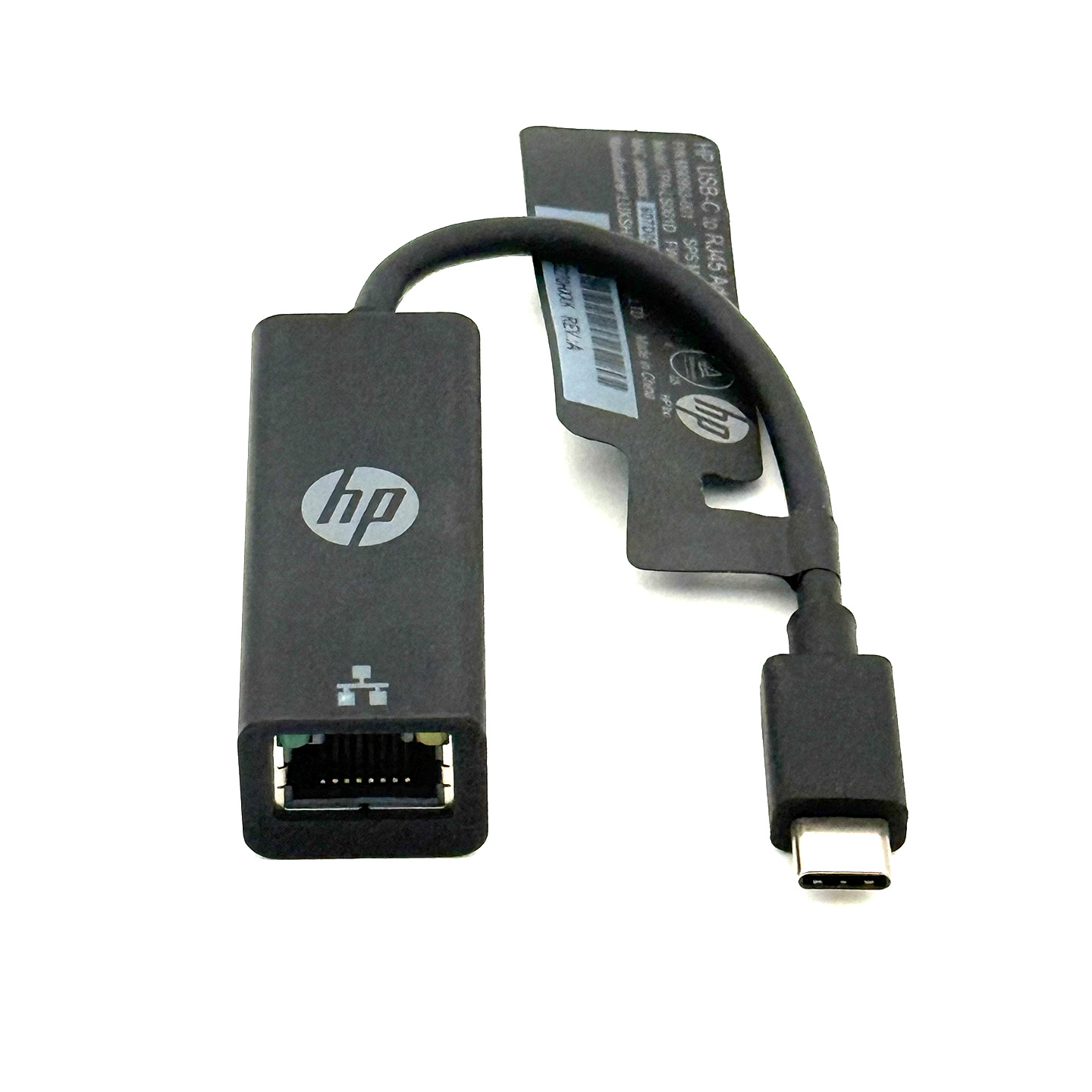

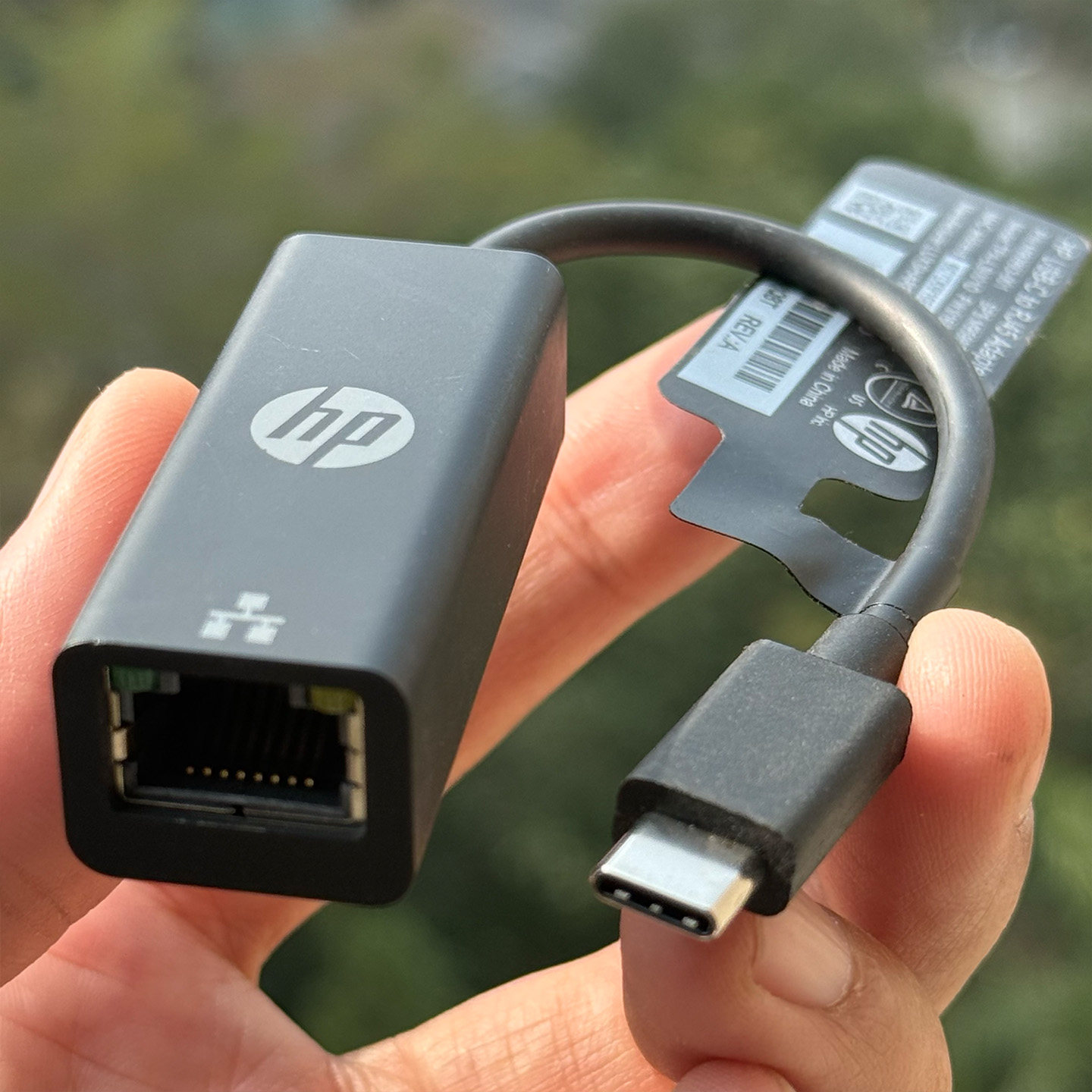

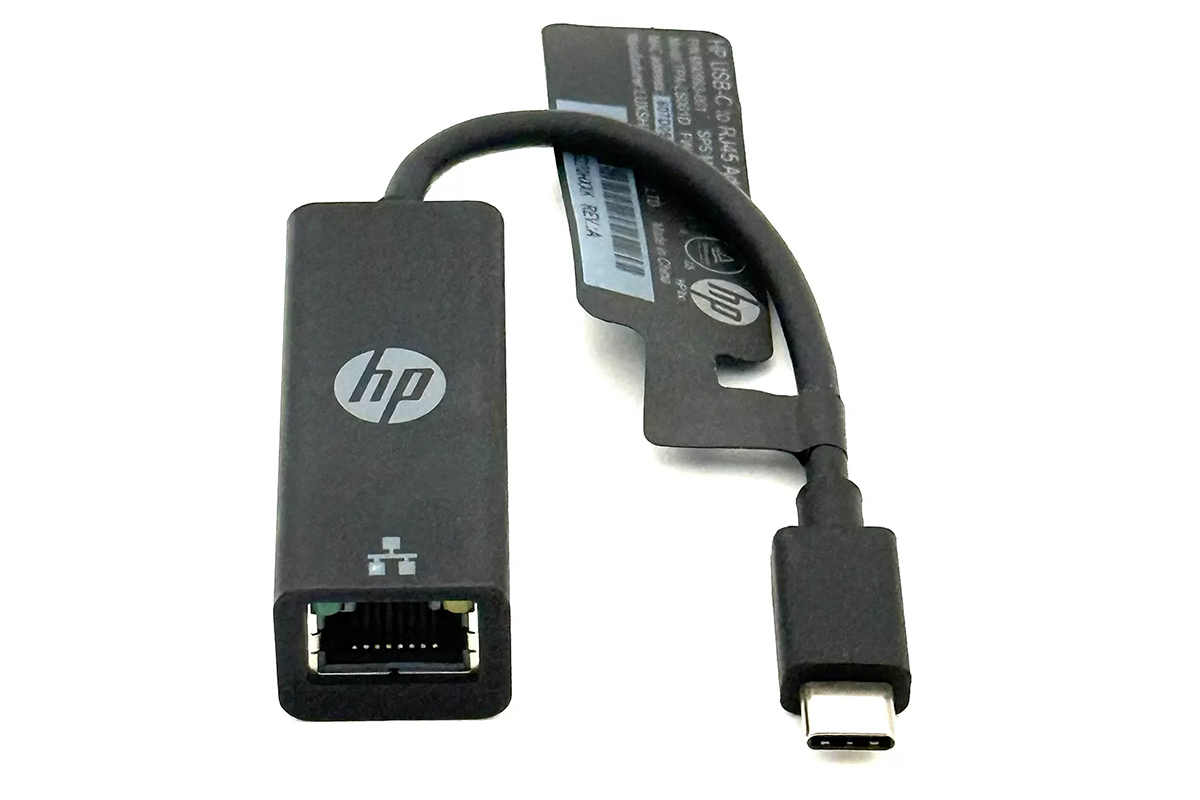

这张就是长标签的版本，哑光材质，长度 18 厘米，重量：19.6g （长短款尺寸重量相当）

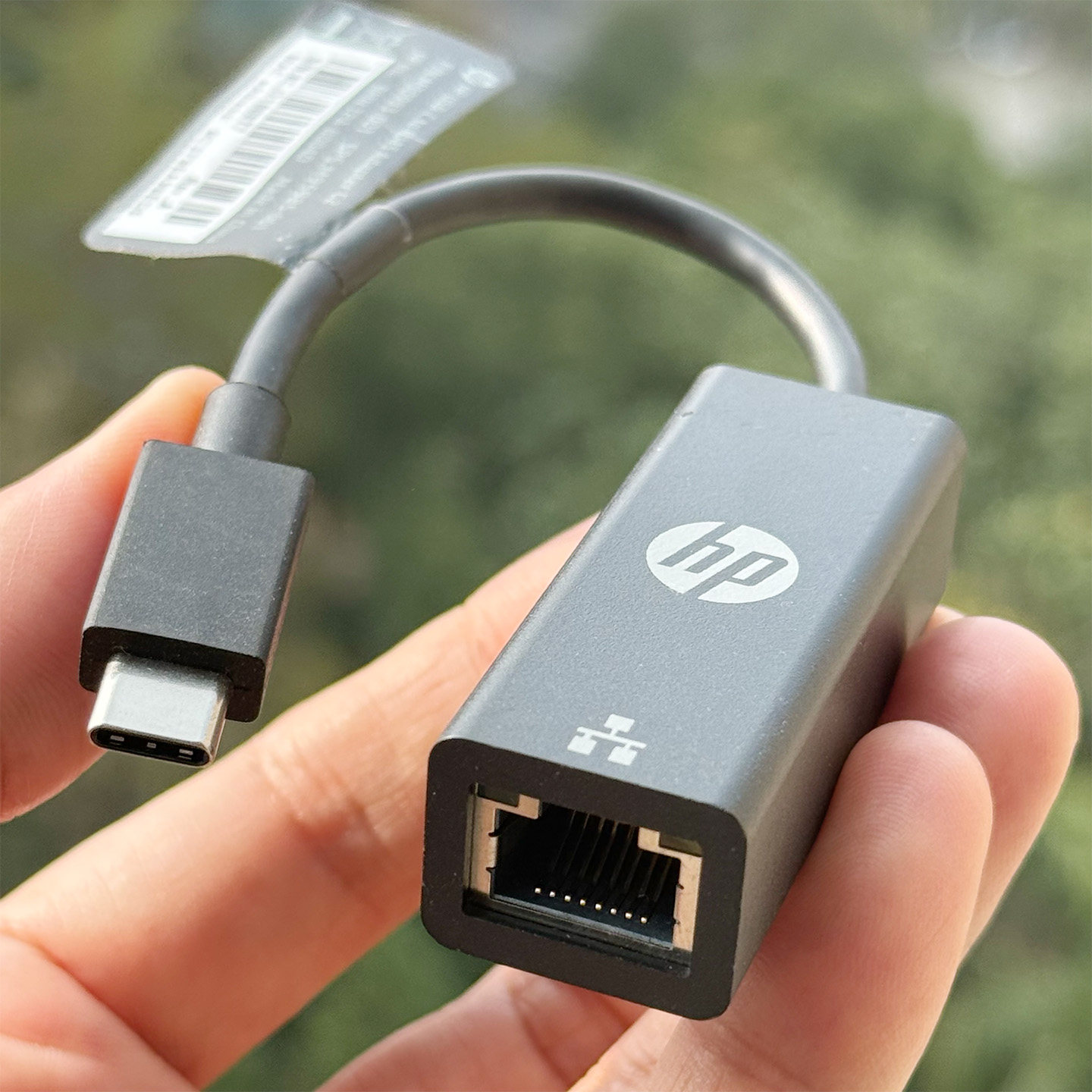

短标签的版本，重点看一下标签特写吧！

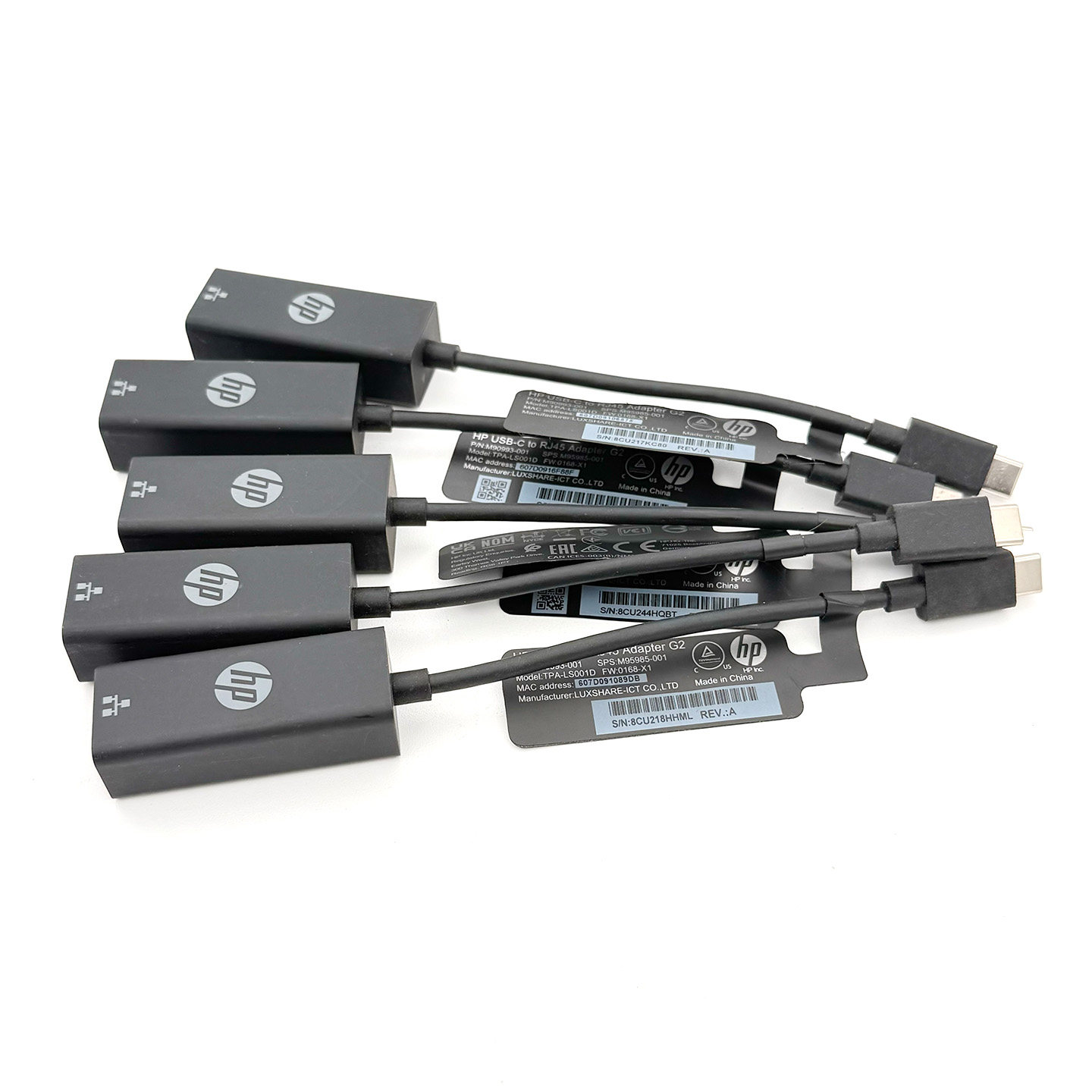

虽然代码都是：M90993-001 M95985-001 ， model 确实不同：TPA-LS001D 长标签 TPA-B004D短标签。

短标签的特写图，表面类似磨砂处理，不容易显脏，（长短标签）实际这批库存都是全新，因为少量是没有单独包装，运输途中有细微蹭到和磕碰，就不当全新出售，避免争议。

长标签款（线缆上附带长条形信息标签的那个）的表面呈现出更为细腻、顺滑的磨砂触感。颗粒感较轻，在光线下反射呈现出一种柔和的哑光质感。这类工艺通常用于对触感要求更高的产品批次，或者是为了配合特定渠道的销售策略。

这种「同厂不同料」的现象在消费电子行业其实很常见。品牌方会根据不同采购批次、不同生产线、甚至不同销售区域，对产品进行微调。只要核心性能指标达标，这些「表面功夫」的差异通常不会写在官方规格书里。

第二章：拆解进行时——极客的拆机仪式

2.1 拆机前的准备工作

拆解USB-C适配器是一件需要「胆大心细」的活儿。这类产品的外壳通常采用超声波焊接或卡扣结构，没有一颗外露的螺丝。硬撬会留下撬痕甚至损坏内部PCB，所以我通常会先加热外壳边缘（用热风枪，80-100摄氏度），让塑料软化，降低拆解难度。

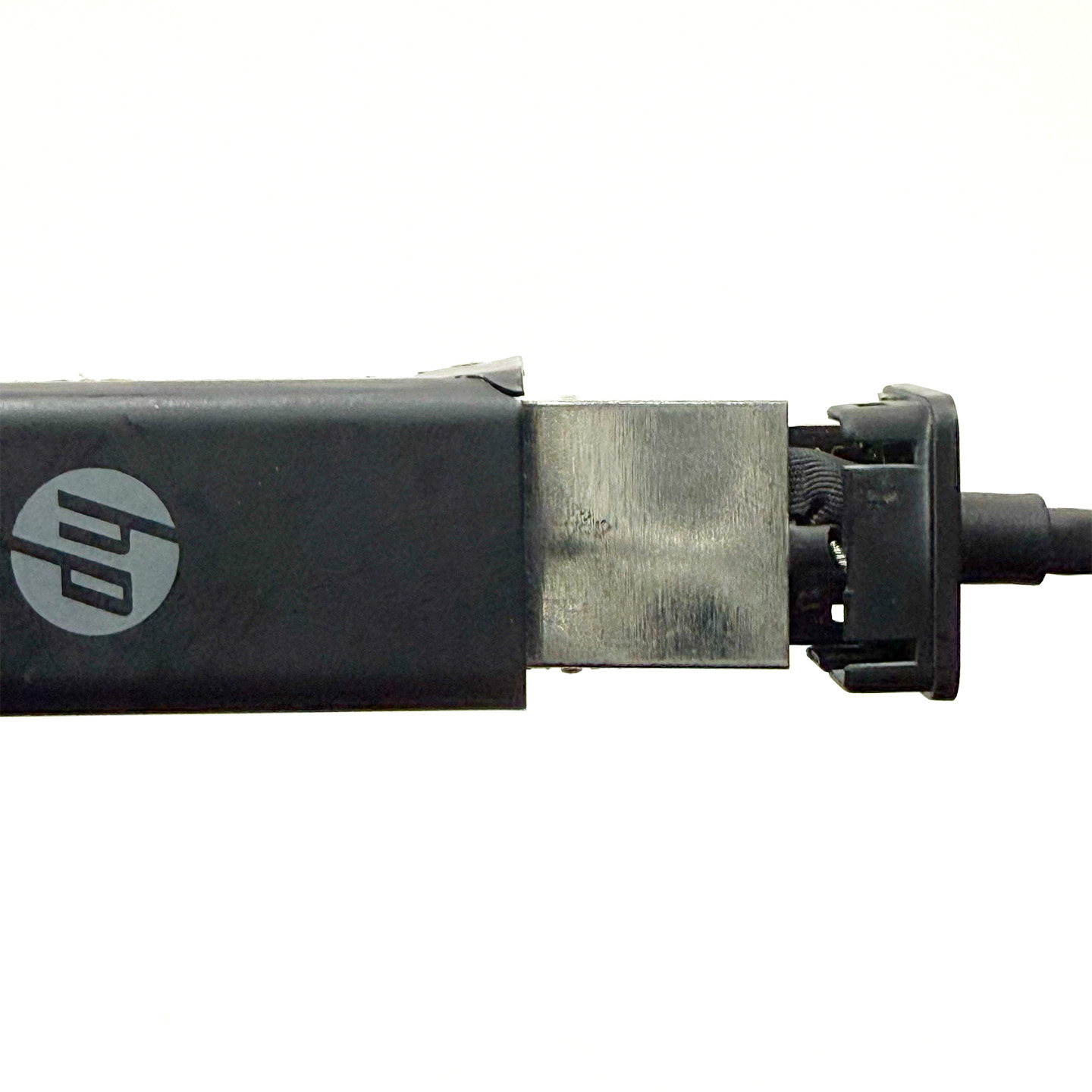

这款HP适配器的外壳分为两层：外层是黑色塑料保护壳，内层是金属屏蔽罩。金属屏蔽罩的作用至关重要——它不仅提供结构强度，更重要的是屏蔽外界电磁干扰（EMI），防止内部高速信号被外部无线设备、电源噪声等影响。

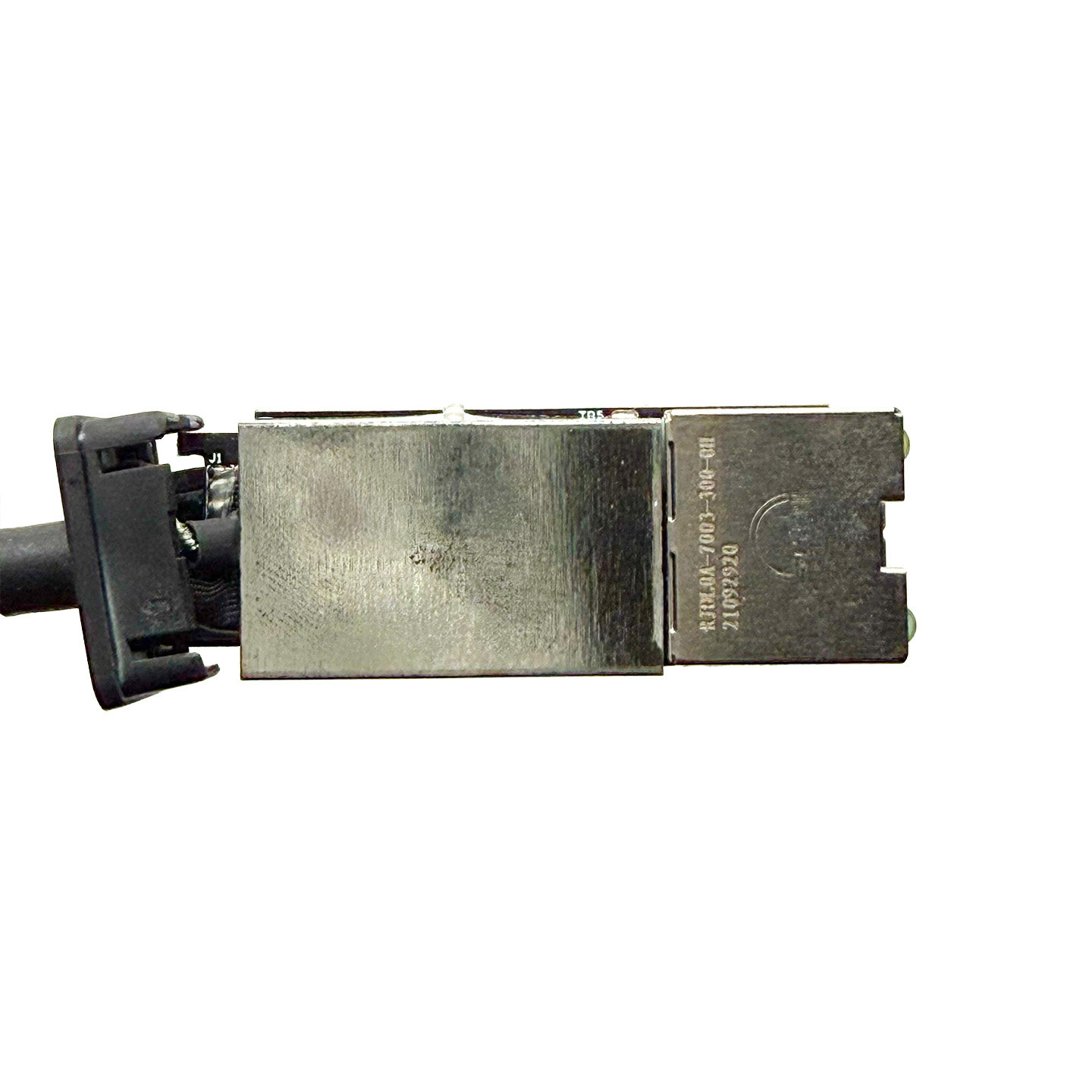

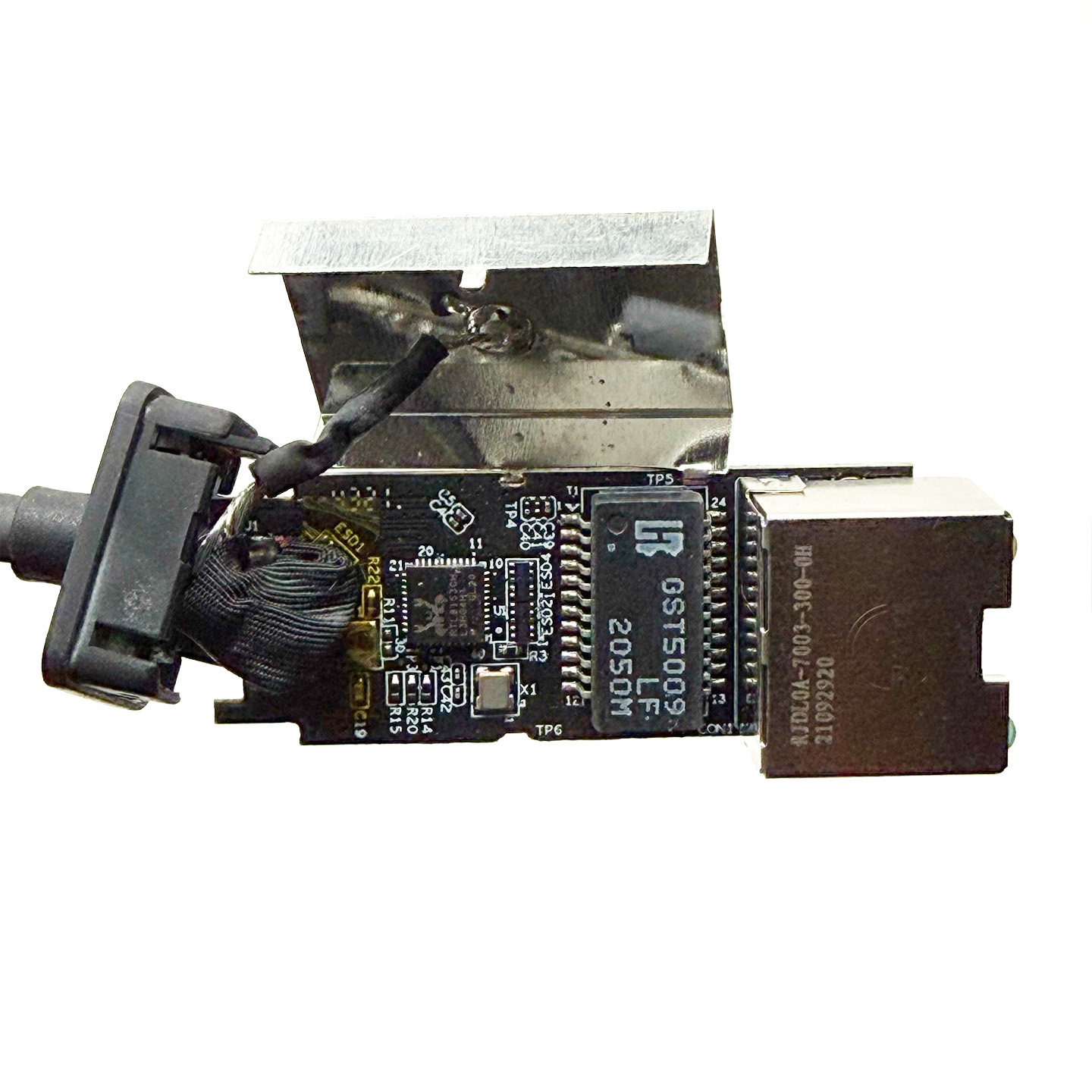

拆开外壳后，你会看到一块黑色的PCB电路板躺在一个「金属小盒子」里。这个金属盒子就是所谓的「整体屏蔽罩」，它把整个PCB「罩」在里面，只在USB-C连接线和RJ45接口的位置留出开口。屏蔽罩的材质是锌合金或不锈钢，表面做过镀镍处理，抗氧化且易于焊接接地。

值得注意的是，屏蔽罩与PCB之间不是简单「放进去」的关系。PCB上的地（GND）网络通过多个过孔（Via）与屏蔽罩连通，形成360度环绕的接地结构。这种设计确保了高频信号不会从屏蔽罩的缝隙「泄漏」出去，也不会从外部「钻」进来。

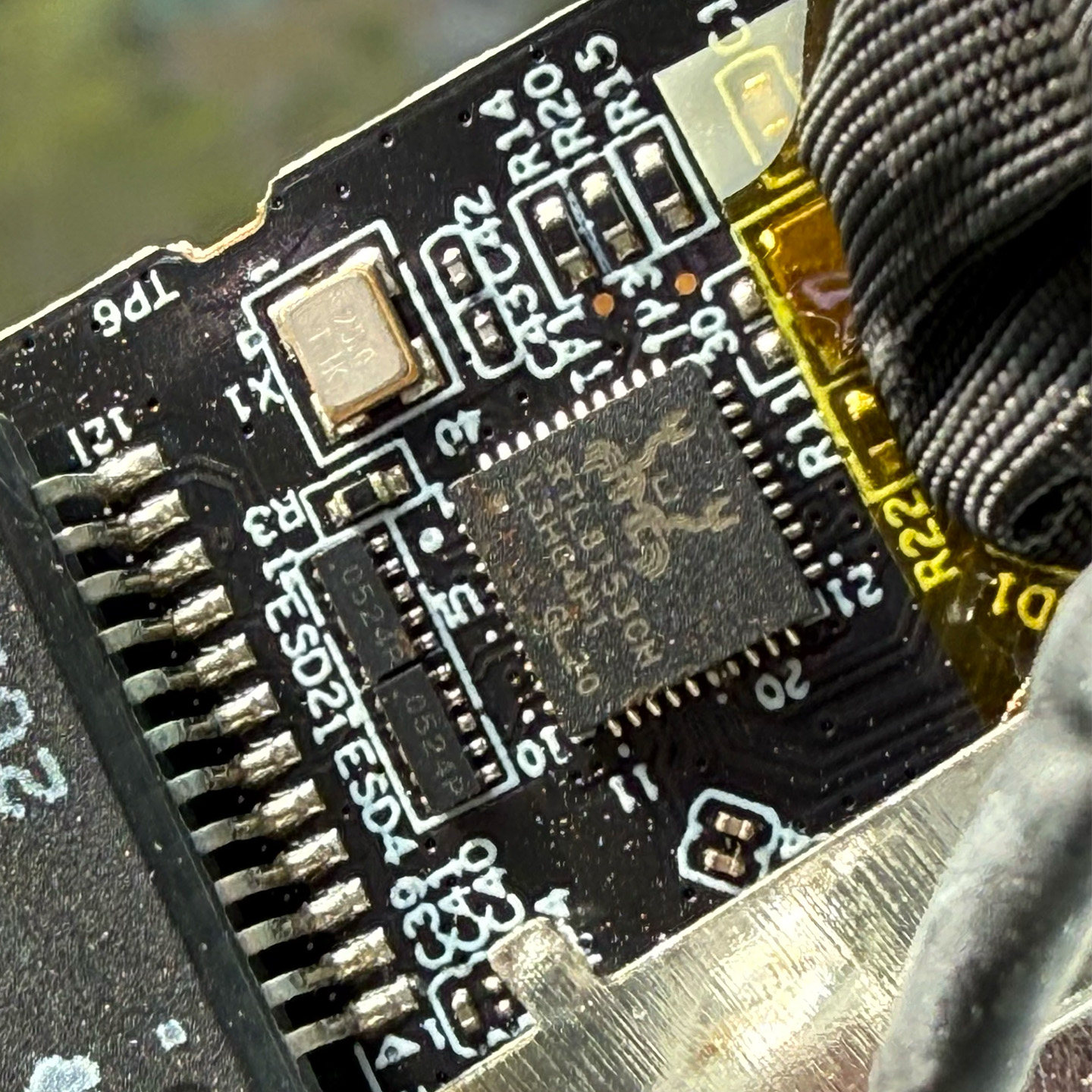

RTL8153CH 是一款 USB 3.0 转千兆以太网芯片，采用 QFN40 封装。它主打低功耗（支持 Modern Standby），支持 IPv4/IPv6 卸载与远程唤醒，兼容性强且多平台免驱，常用于高品质扩展坞。

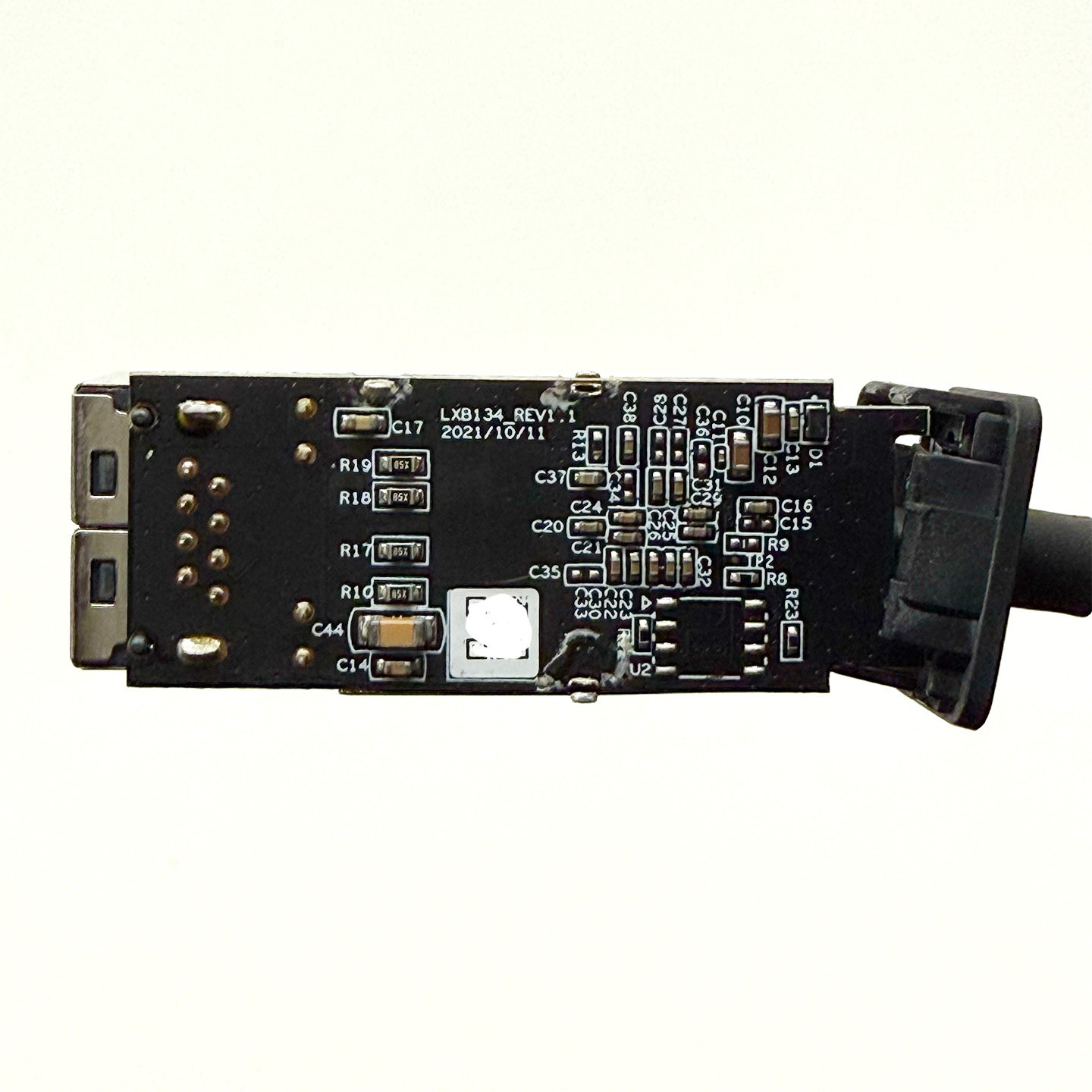

PCB背面主要是一些被动元件和走线，以及线缆焊接点。中间位置能看到LXB134 REV1.1 2021/10/11 字样，这是立讯精密代工的编码，生产日期为 2021 年的 10 月 11 号。

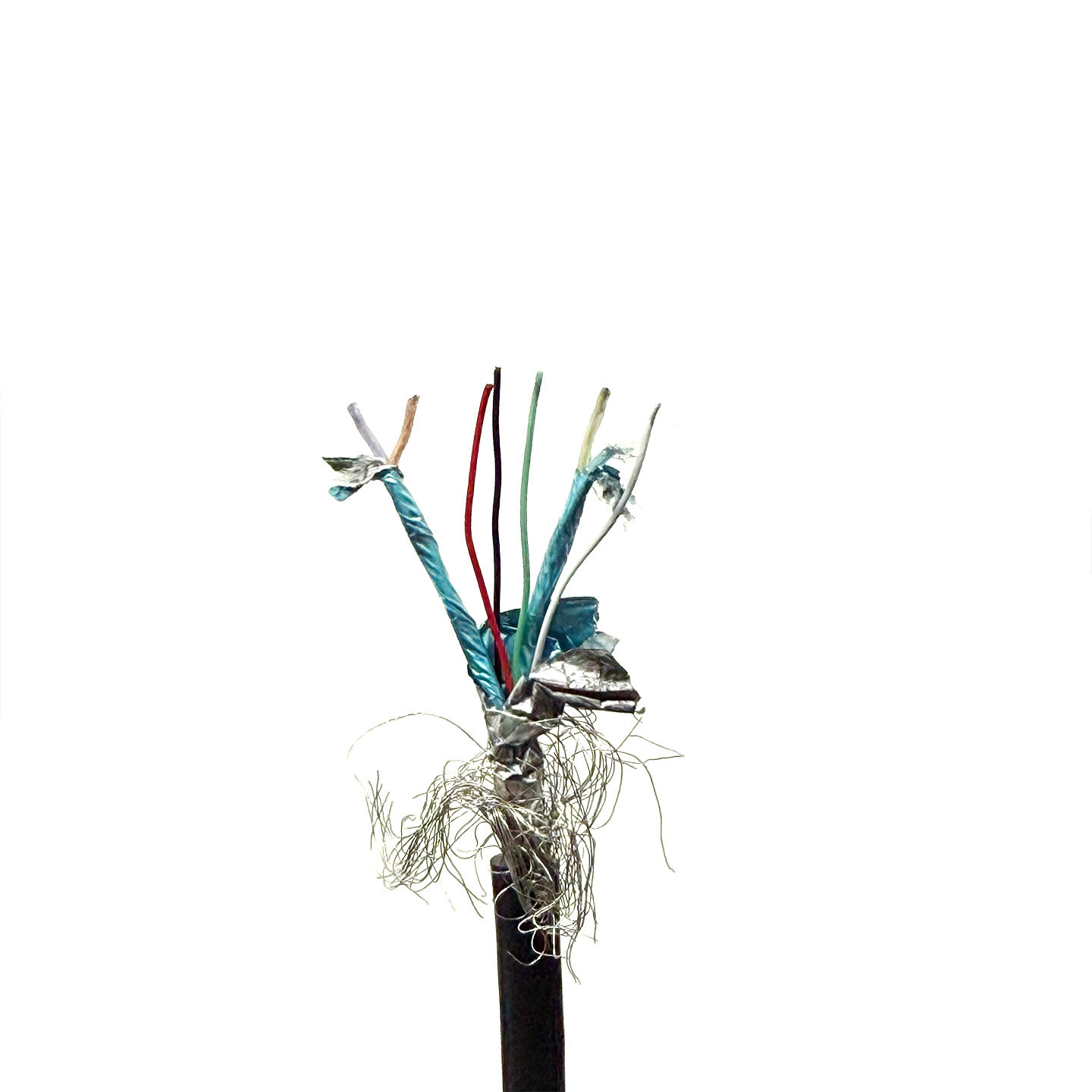

接口线经过拆解，内部也有屏蔽层，9 条线的内部结构，接地就是外面的屏蔽线。

第三章：性能说明——硬件保证≠速度承诺

3.1 千兆网卡的「硬件底线」

写到这里，我觉得有必要「降降温」。这篇文章的标题虽然是「深度拆解」，但我必须诚实地告诉读者：这条适配器只能保证「千兆网卡的硬件」，不能保证「你到手能跑千兆速度」。

六类网线，千兆路由和带宽，千兆网卡，只是具备跑千兆的前提条件，具体测速时，不同的时间段，在线人数的多少都能决定你测速时达到的网速。

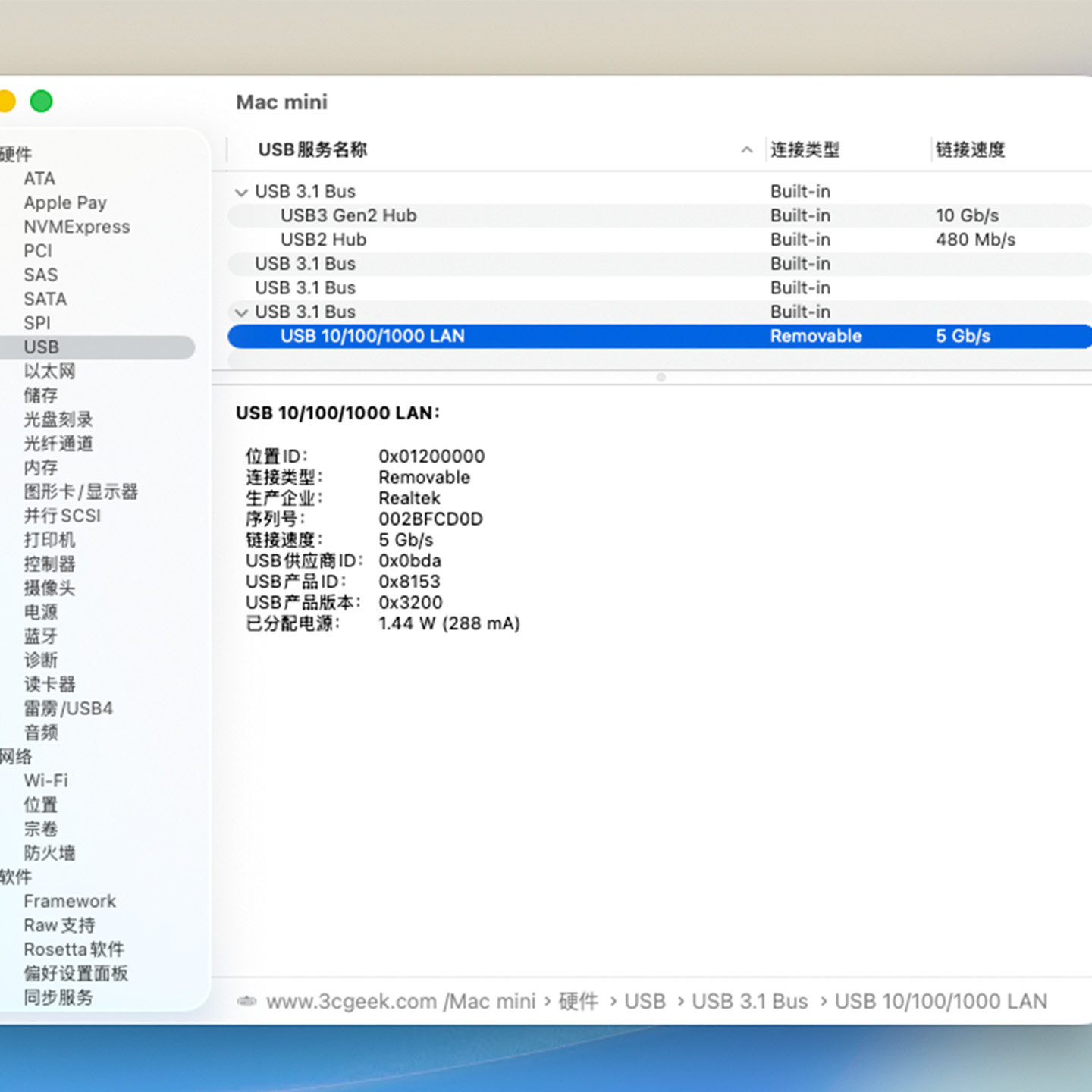

实测我的windows10/11 和Mac mini m4 ,mac air m1 均可以免驱动，对新手朋友很友好，如果你正在选择一款做工靠谱，质量稳定，散热良好，长时间满载不容易降速的网卡，（90 天质保）HP 这款USB C 转RJ45 千兆网卡适配器，或许是不错的选择， 当然，如果只想着 9.9 包邮的产品，那就和它无缘了。
